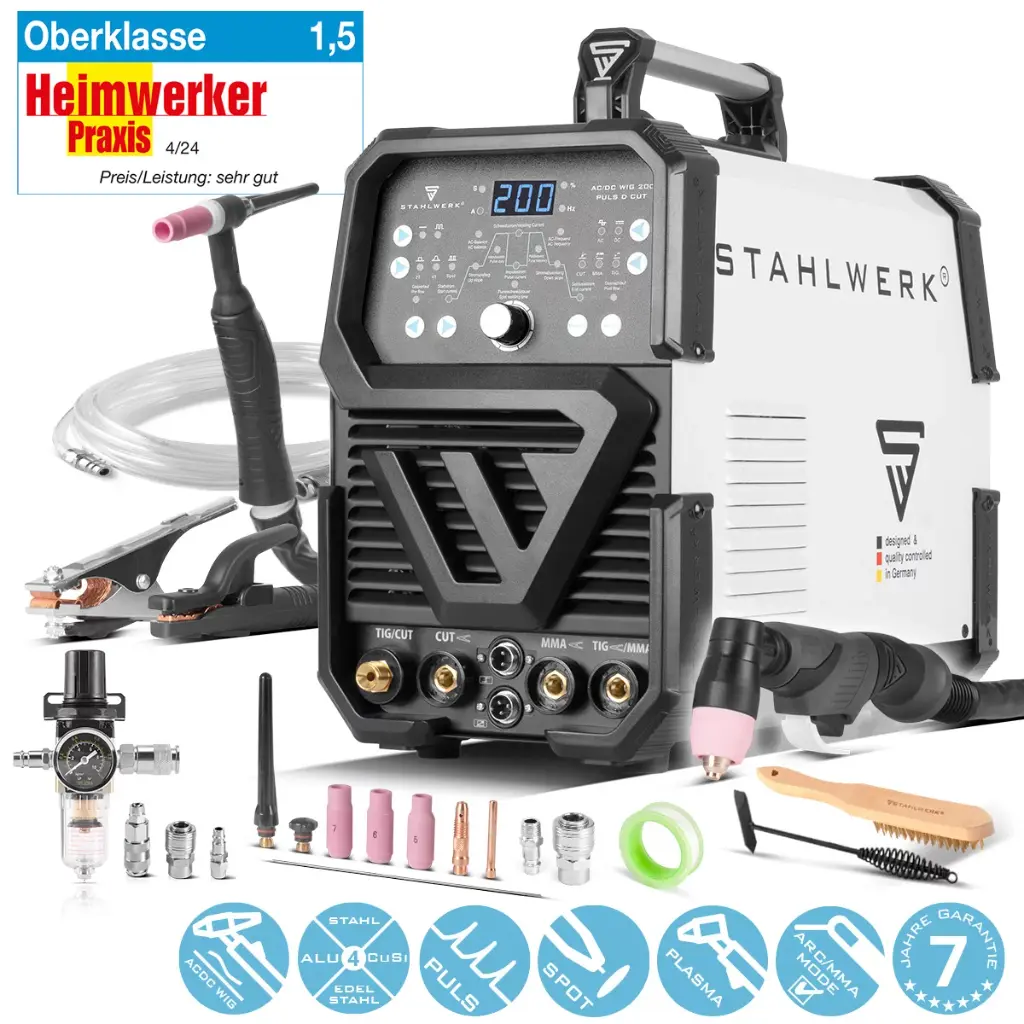

STAHLWERK 4-in-1 Kombi-Schweißgerät AC/DC WIG 200 Puls D CUT
Das STAHLWERK AC/DC WIG 200 Puls D CUT ist ein multifunktionales 200 Ampere WIG-Schweißgerät mit MMA- bzw. Elektroden-Funktion, Puls-Funktion sowie einem integrierten Plasmaschneider mit 50 Ampere Leistung. Einer der vielen Vorteile des digitalen Schweißgeräts ist die kompakte Bauform sowie das geringe Gewicht von nur 13,15 kg. Der vielseitige Inverter besitzt einen digitalen Jobspeicher für individuelle Einstellungen und Presets. Wiederkehrende Schweißaufgaben können schneller und effizienter erledigt werden. Insgesamt stehen zehn Speicherplätze zur Verfügung. Darüber hinaus überzeugt das Schweißgerät mit einer umfangreichen Puls-Funktion, die unter anderem das Schweißen von Dünnblech erleichtert. Parameter wie Impulsstrom und Impulsfrequenz sind komfortabel einstellbar. Modernste IGBT-Technologie ermöglicht Höchstleistung beim WIG- und MMA-Schweißen. Das AC/DC WIG 200 Puls D CUT Schweißgerät wird mit einem einem umfangreichen Zubehörpaket ausgeliefert.
Artikelnummer |
1037 |
| Marke | STAHLWERK |
Technische Daten
| Modell | AC/DC WIG 200 Puls D Cut |
| Ausgangsstrom WIG | MMA | 10 – 200A (WIG) | 10 – 160A (MMA) |
| Ausgangsstrom CUT | 20 – 50 A |
| Einschaltdauer WIG (40°C) | 15 % bei 200 A | 100 % bei 100 A |
| Einschaltdauer MMA (40°C) | 20 % bei 160 A | 100 % bei 60 A |
| Einschaltdauer CUT (40°C) | 10 % bei 50 A | 100 % bei 20 A |
| Luftdruck CUT | 3,5 – 4 Bar |
| Luftdurchfluss CUT minimum | 100 l/min |
| Schutzart | IP21S |
| Netzspannung | 230 V AC (+-15 %) |
| Netzfrequenz | 50/60 Hz |
| Maximaler Netzstrom (I1max) | WIG | MMA | CUT 31,3 A | 32,0 A | 34,4 A |
| Größter effekt. Netzstrom (I1eff) | WIG | MMA | CUT 16,5 A | 14,3 A | 15,2 A |
| Gewicht | 13,15 kg |
| Maße L x B x H (mm) | 455 x 220 x 370 |
| Netzanschluss | CEE 7/7 Schuko Stecker |
| Normen | IEC 60974-1; EN 60974-10 (Class A) |
| Zertifiziert durch | TÜV Rheinland LGA Products GmbH |
| WEEE-Reg.-Nr. DE | 85577200 |
Lieferumfang
- 1 x STAHLWERK AC/DC WIG 200 Puls D Schweißgerät
- 1 x Profi WIG-Schweißbrenner WP-26 FR mit Schlauchpaket 3 Meter* mit flexiblem Brennerkopf und Knickschutz am Gasanschluss
- 1 x WIG TIG Zubehör-Set 8-teilig: 3 x Gasdüsen Größen: 5, 6, 7
- 1 x Spannhülse Größe 1,6
- 1 x Spannhülsengehäuse Größe 1,6
- 2 x Brennerkappe - jeweils eine kurze und eine lange
- 1 x universelle Wolframelektrode 1,6 mm * Vormontiertes Zubehör von der Abbildung des Schweißbrenners gehört zum 8-teiligen Set
- 1 x Massekabel 3 Meter
- 1 x Elektrodenhalter 3 Meter
- 1 x Profi Plasmaschlauchpaket AG-60/SG-55 3 Meter
- 1 x Plasma-Zubehör-Set 3-teilig (dieses ist bereits auf dem Plasmabrenner vormontiert): 1 x Plasmadüse, 1 x Plasmaelektrode, 1 x Keramikkappe
- 1 x Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
- 1 x Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider, inkl. 6 teiligem Anschlussset
- 1 x Gasverbindungsschlauch mit Schnellkupplung 5 Meter
- 1 x Drahtbürste
- 1 x Schutzhülle
Features und Vorteile
- AC/DC WIG Schweißen -Wechselstrom (AC) und Gleichstrom (DC). Schweißen von nahezu allen Metallen, wie Stahl, Edelstahl, Aluminium, Kupfer u.v.m.
- 2 in 1 Kombigerät - WIG & MMA schweißen ist bis 200 A möglich.
- Umfangreiche Pulsfunktion - WIG PULS - verhindert das Durchbrennen von Materialien und mindert Verformung durch Hitze, besonders geeignet zum Schweißen dünner Platten, deren Werkstoff nur wenig erhitzt werden darf. Einstellbare Parameter sind: Impulsstrom, Impulsweite, Impulsfrequenz, Long- und Shortpuls.
- IGBT Technologie - Neuste und modernste Transistoren Technologie ermöglicht volle Leistung beim Schweißen! Kein Trafo, kein MOSFET, modernste IGBT!
- Leichte & Kompakte Bauweise - nur 13,15 kg Gewicht und Maße von 455 x 220 x 370 mm. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
- HF Zündung - ermöglicht eine berührungslose Zündung und sorgt für ein wesentlich besseres Schweißergebnis. Kein LIFT ARC, keine Streichzündung!
- Höchste Effizienz & Leistung - Einphasenwechselstrom (230 V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 200 Ampere.
- Smartkühlung & Überhitzungsschutz - modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.
Device features & advantages
- Jobspeicher - Speicheroption für selbst konfigurierte Einstellungen / Presets. Es stehen 8 Speicherplätze zur Verfügung.
- 2T/4T (WIG) - bestimmt die Steuerung der Betriebsart und bietet erweiterte Kontrolle über den Stromverlauf. Im 2T Modus bleibt die Hochfrequenzzündung (HF) solange aktiv, bis der Taster am Brenner losgelassen wird. Im 4T Modus wird nach einmaligem Drücken und Loslassen des Tasters der Lichtbogen gezündet. Nach erneutem Drücken und Loslassen wird die Zündung beendet. Einige Funktionen wie z.B. Stromabsenkung sind nur im 4T möglich.
- Stromanstieg/absenkung - verhindert die Bildung von Lunkerstellen (Endkrater) am Schweißnahtende.
- Gasvor- und -nachlauf (WIG) - schonen die Wolframelektrode vor zu hohem Verschleiß und schützen die Schweißnaht vor Oxidation. Die Parameter können individuell und separat eingestellt werden. Sie geben an, wie lange vor und nach der Zündung Gas strömen soll.
- AC-Balance - ist eine variable Einstellung zwischen dem Aufbrechen der Oxidschicht (-) und einem tieferen Einbrand (+). Diese hilft auf Eigenschaften verschiedener Materialien und Legierungen einzuwirken.
- AC-Frequenz - Der Einbrand und die Nahtbreite wird durch AC-Frequenzen zwischen 50 und 80 Hertz gesteuert.
- Schweißstrom / Impulsstrom - Durch die beiden Parameter "Schweißstrom“ und "Impulsstrom“ kann man zwei unterschiedliche Stromstärken für einen Schweißvorgang einstellen, zwischen denen der Schweißstrom dann immer wechselt.
