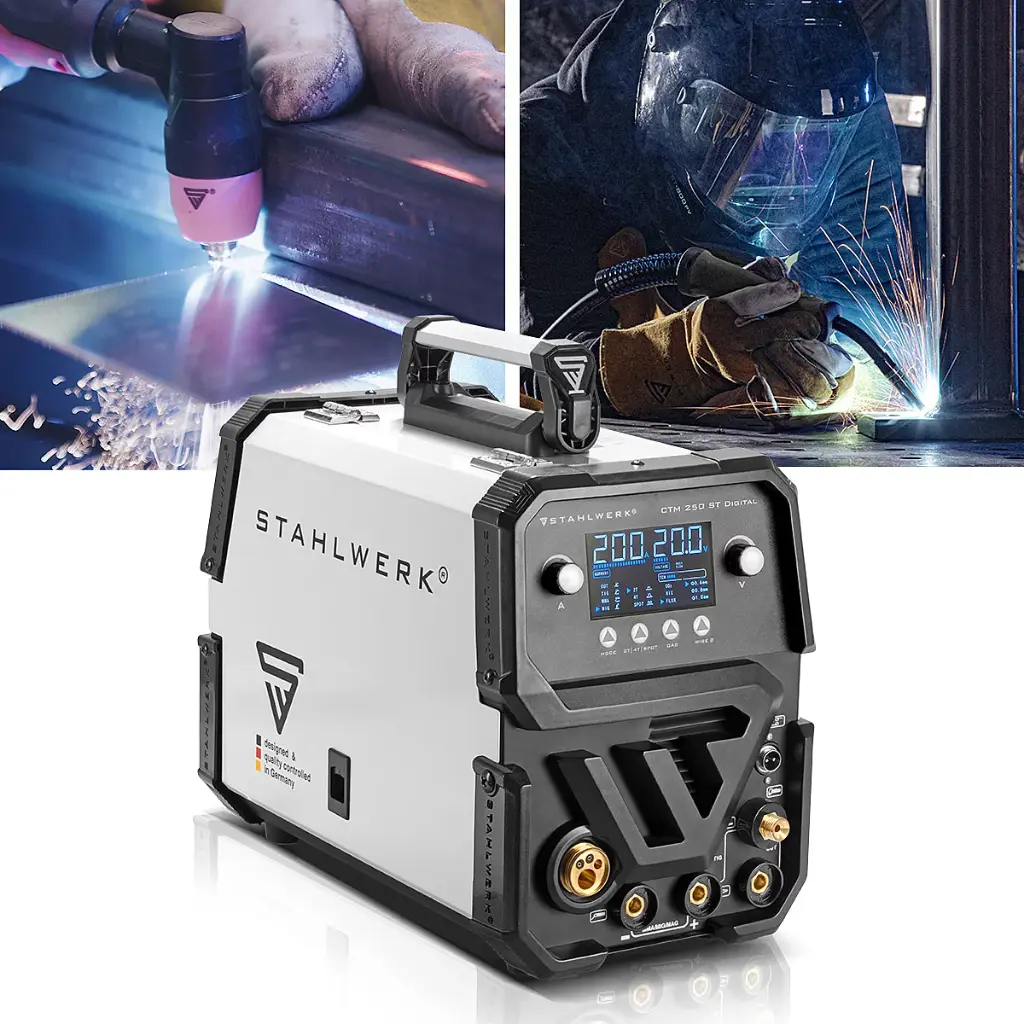

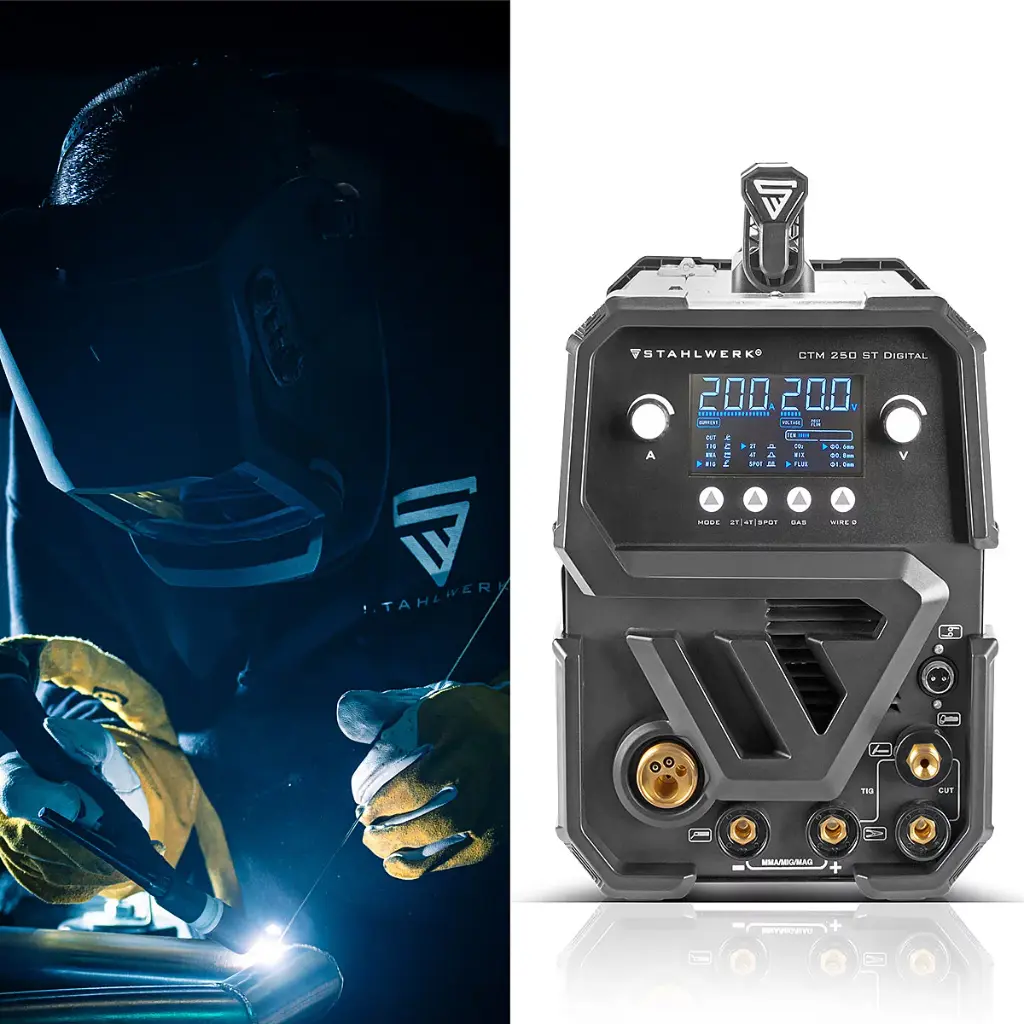

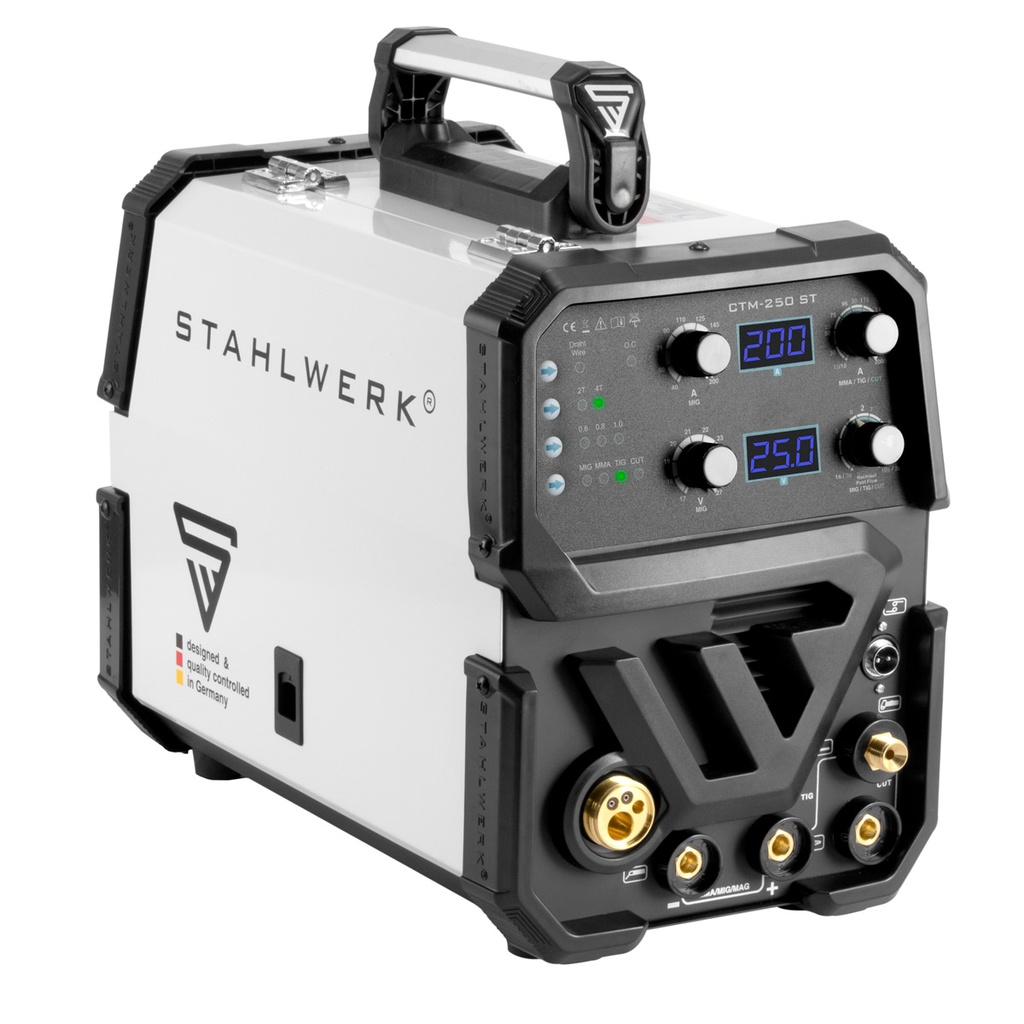

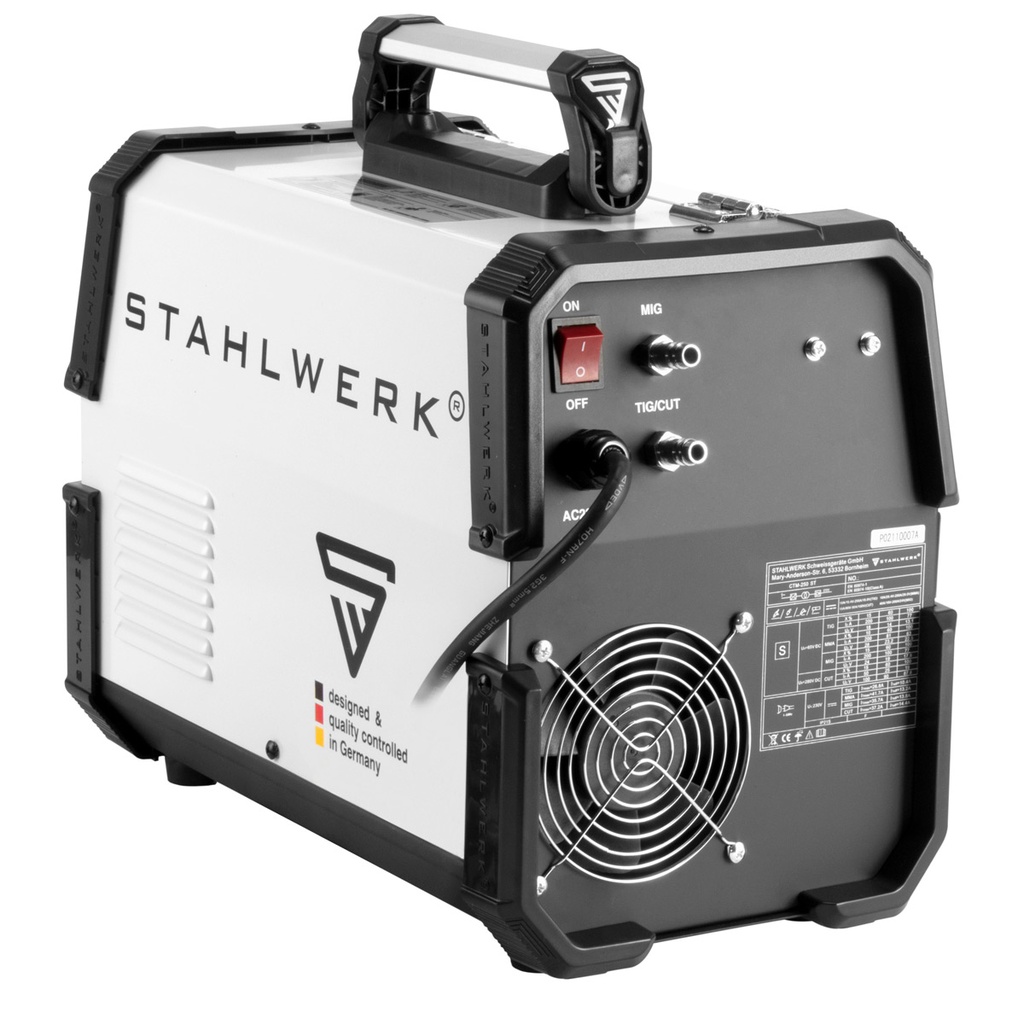

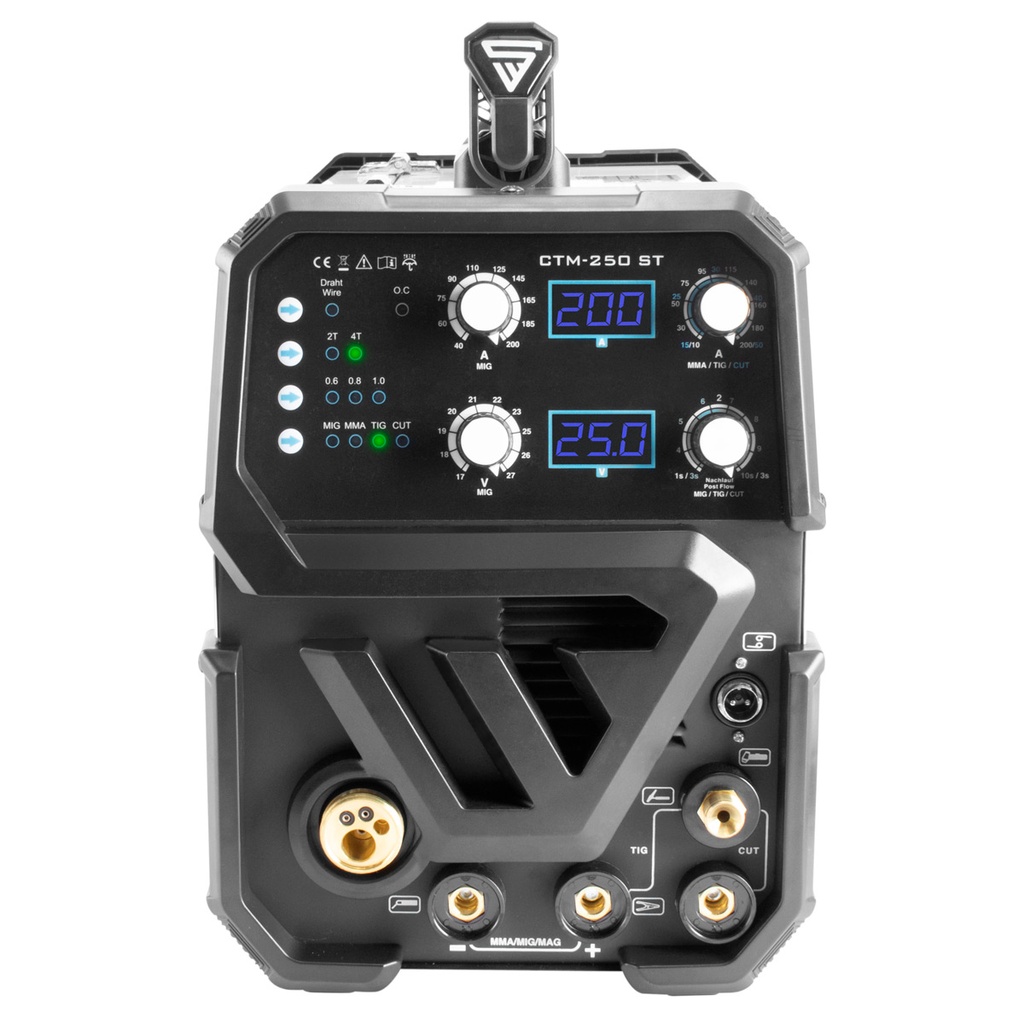

STAHLWERK Kombi-Schweißgerät CTM-250 ST Digital 5-in-1 Inverter mit 200 A

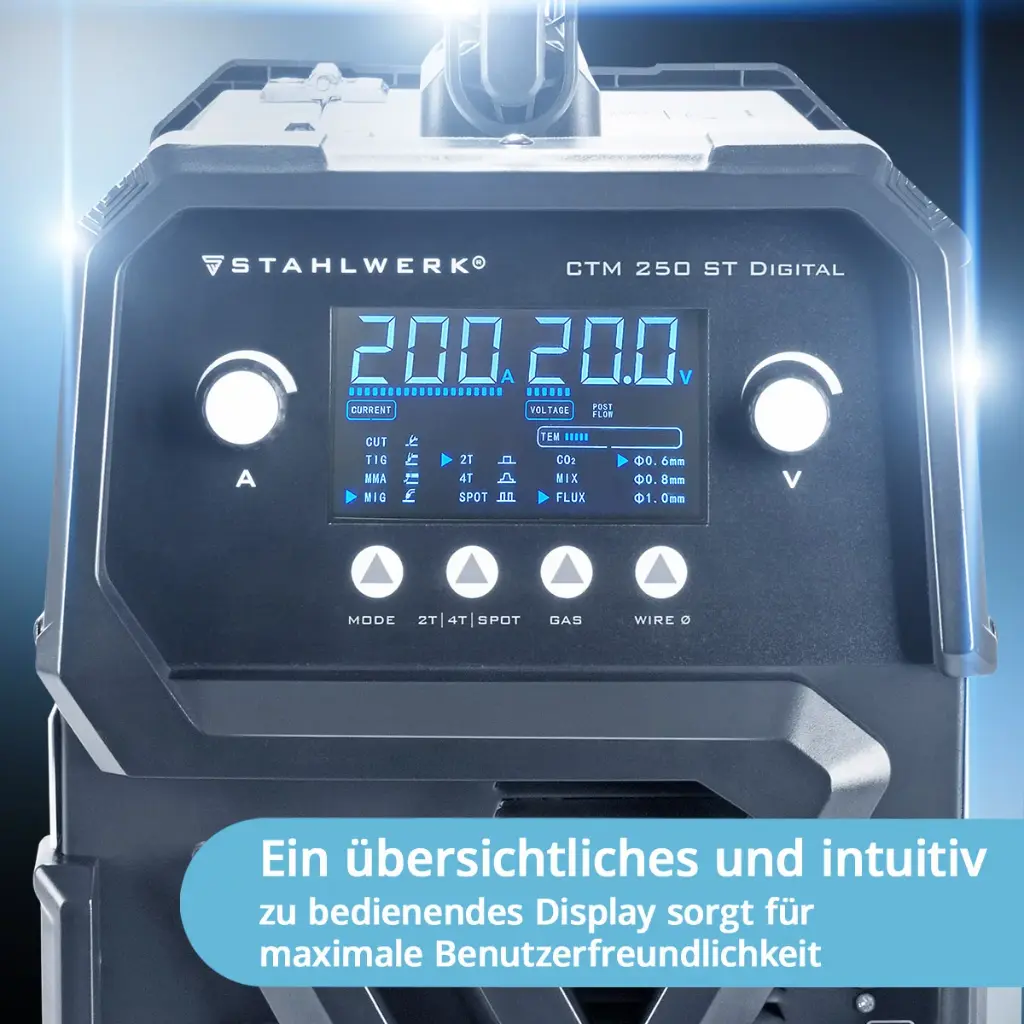

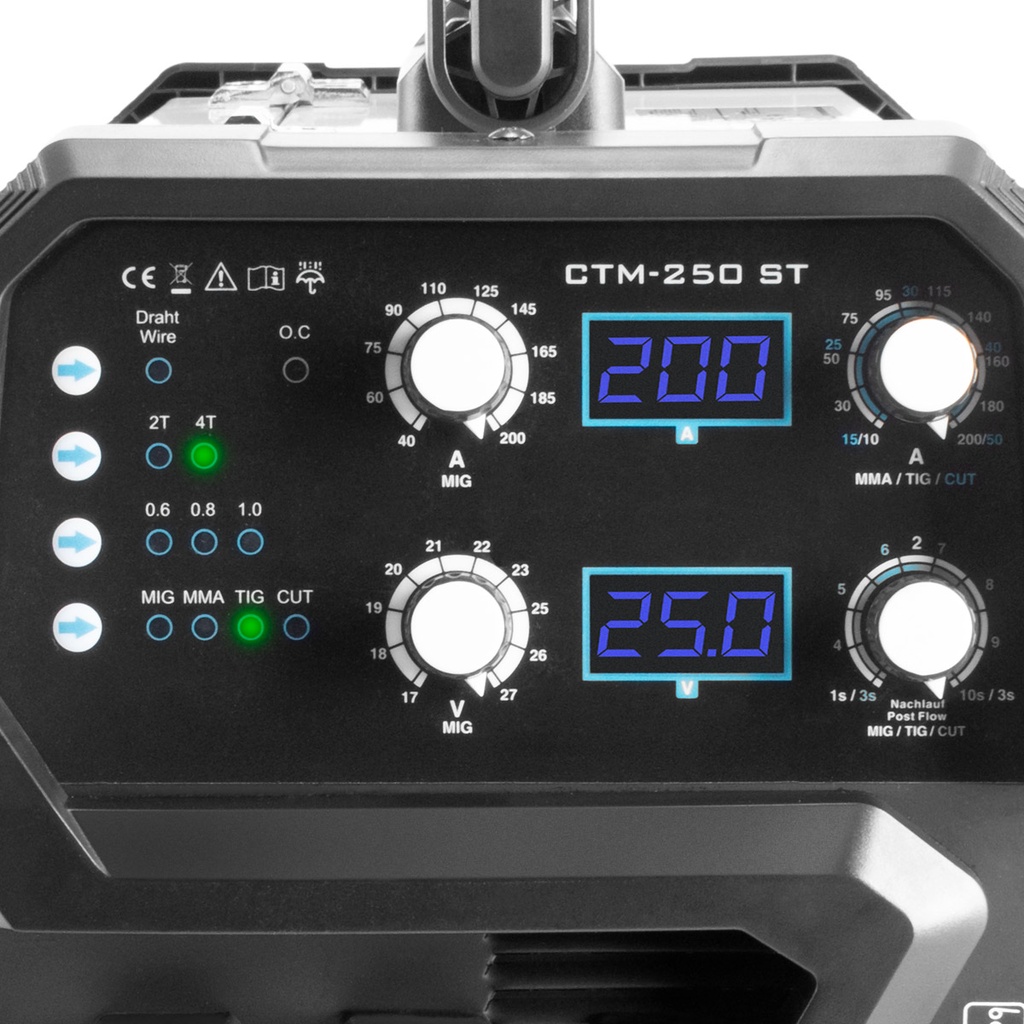

Das STAHLWERK Kombi-Schweißgerät CTM-250 ST Digital ist ein leistungsstarker 5-in-1 Inverter mit 200 A und kombiniert die Schweißverfahren WIG | MIG MAG | MMA | FLUX in einem Gerät. Zusätzlich verfügt das vielseitige Multifunktionsgerät über einen integrierten 50 A Plasmaschneider, ausgestattet mit einer präzisen Kontaktzündung für beste Zündeigenschaften. Die Schneidleistung beträgt materialabhängig bis zu 14 mm (Baustahl ST37 bis 10 mm, V2A oder V4A bis 7 mm, Aluminium bis 4 mm). Auf einem übersichtlichen Digital-Display lassen sich die Schweißparameter einfach ablesen. Die verschiedenen Modi lassen sich durch das intuitiv zu bedienende Menü schnell einstellen. Ausgestattet mit IGBT-Technologie der neuesten Generation überzeugt das vielseitige Schutzgas-Schweißgerät durch einen synergischen Drahtvorschub und zahlreiche individuell einstellbare Schweißparameter. Neben einer Smartkühlung mit integriertem Überhitzungsschutz verfügt das Schweißgerät über einen synergischen Drahtvorschub.
Artikelnummer |
1044 |
| Marke | STAHLWERK |
Technische Daten
| Modell | STAHLWERK Kombi-Schweißgerät CTM-250 ST Digital |
| Ausgangsstrom (WIG / MMA / MIG / CUT): WIG / MMA | 10-200 A / MIG: 40-200 A / CUT: 15-50 A |
| Einschaltdauer WIG / MIG (40°C) | 15% bei 200 A / 100% bei 77 A |
| Einschaltdauer MMA (40°C) | 10% bei 200 A / 100% bei 63 A |
| Einschaltdauer CUT (40°C) | 15% bei 50 A / 100% bei 19 A |
| Schutzart | IP21S |
| Netzspannung | 1 x 230 V AC (+- 15%) |
| Netzfrequenz | 50/60 Hz |
| Maximaler Netzstrom (I1max) (WIG / MMA / MIG / CUT) | 26,8 A / 41,7 A / 35,7 A / 37,2 A |
| Größter effektiver Netzstrom (I1eff) (WIG / MMA / MIG / CUT) | 10,4 A / 13,2 A / 13,8 A / 14,4 A |
| Luftdruck CUT | max. 4 Bar |
| Luftdurchfluss CUT | min. 100 l/min |
| Gewicht | 13 kg |

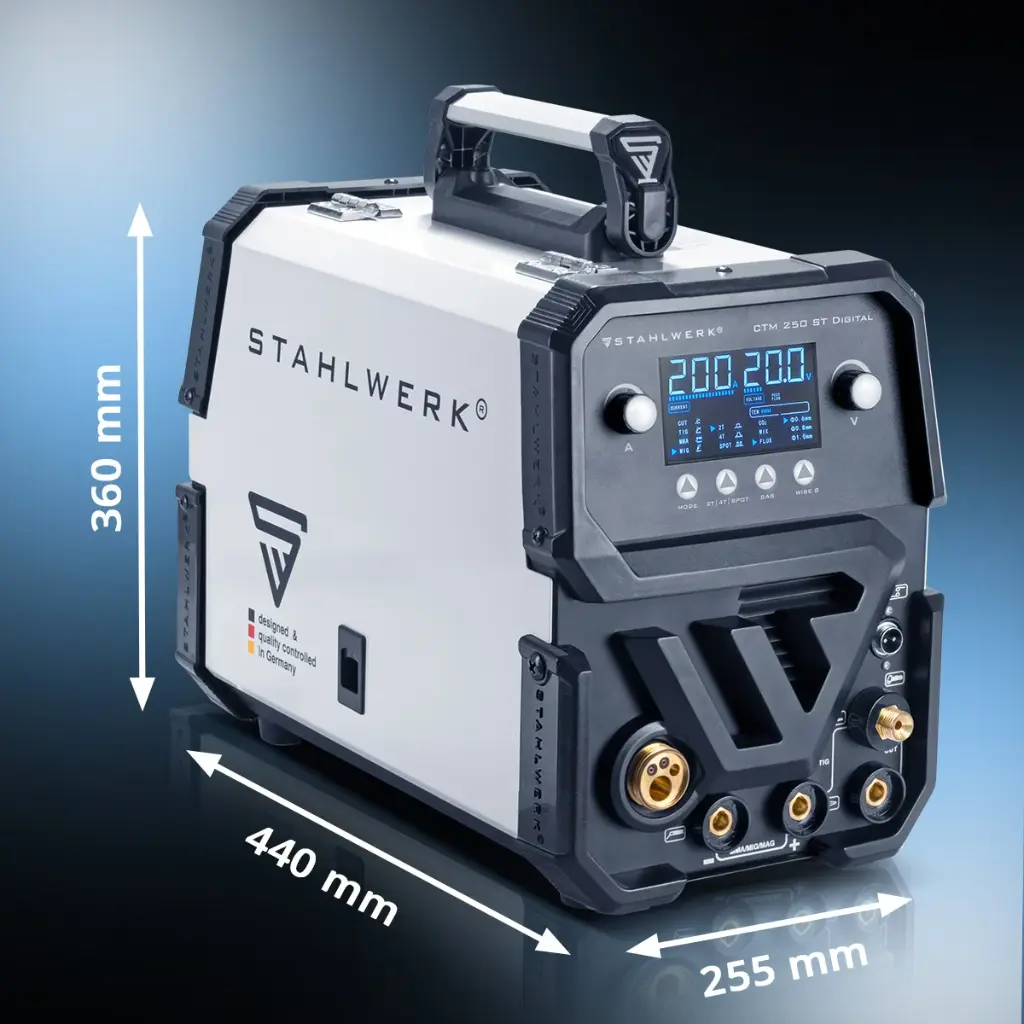

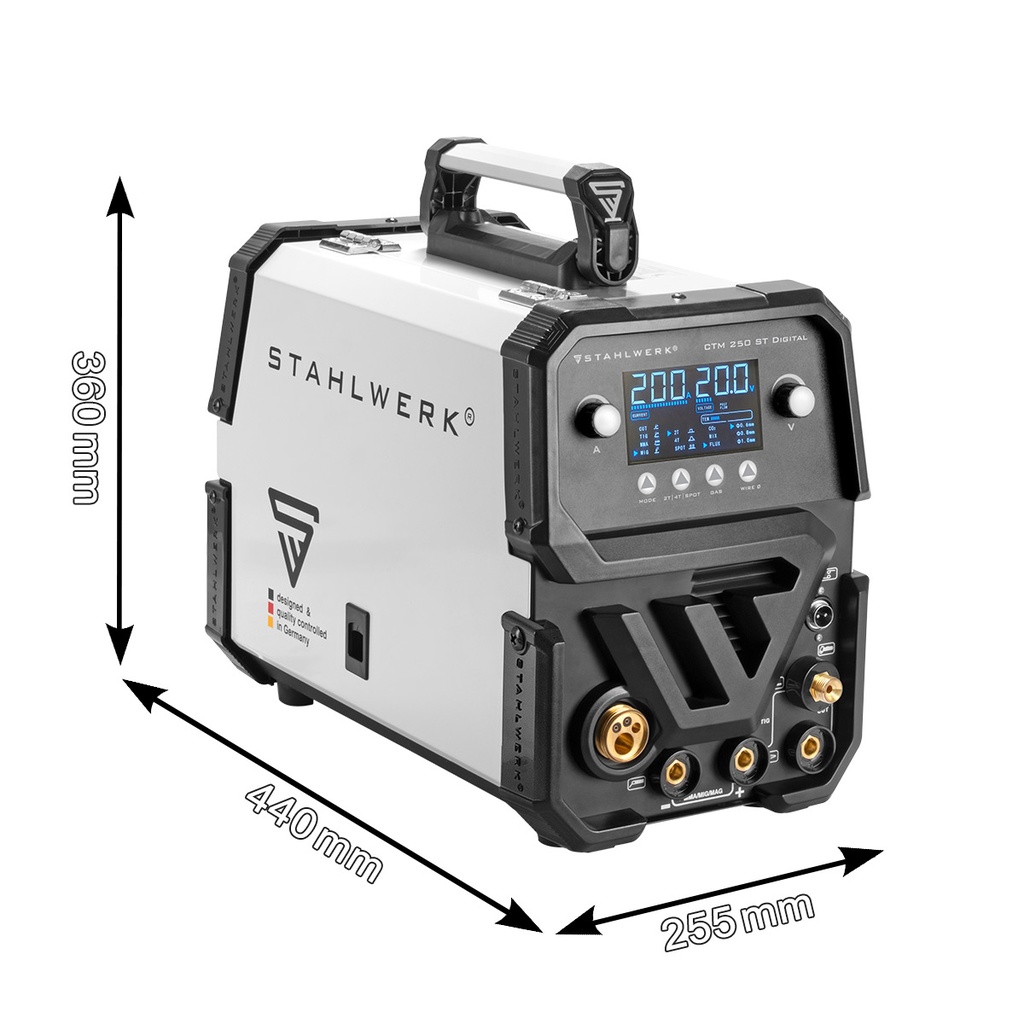

| Maße L x B x H (mm) | 440 x 255 x360 |
| Netzanschluss | CEE 7/7 Schuko Stecker |
| Normen | IEC 60974-1; EN 60974-10 (Class A) |
| Zertifiziert durch | TÜV Rheinland LGA Products GmbH |
| WEEE-Reg.-Nr. DE | 85577200 |

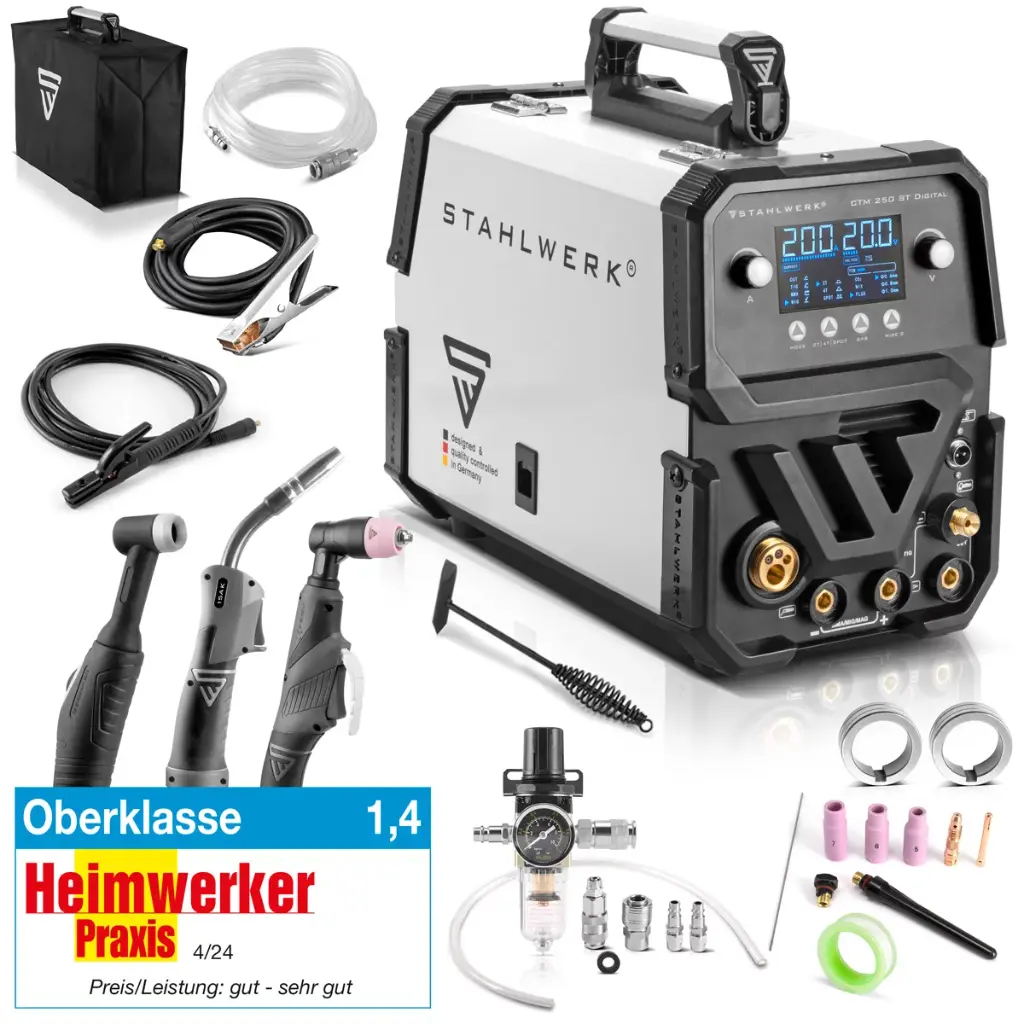

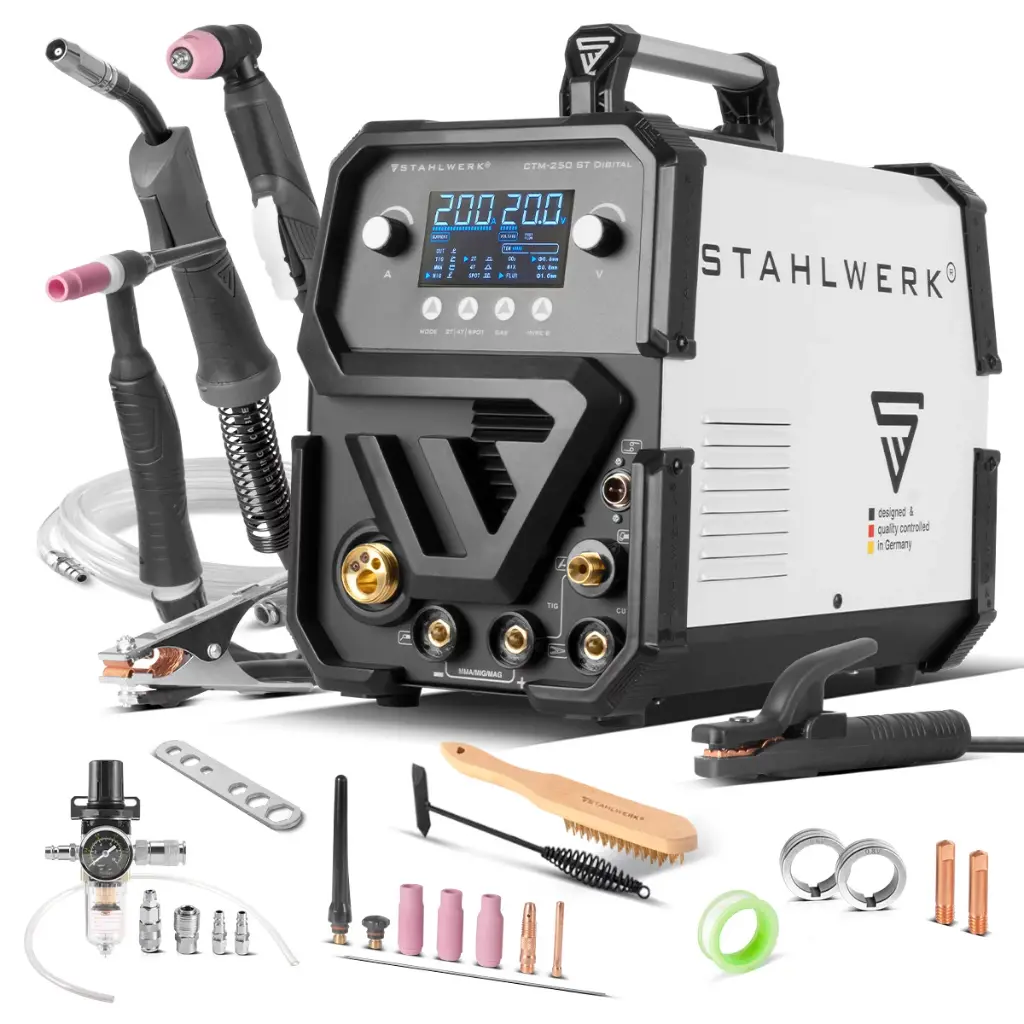

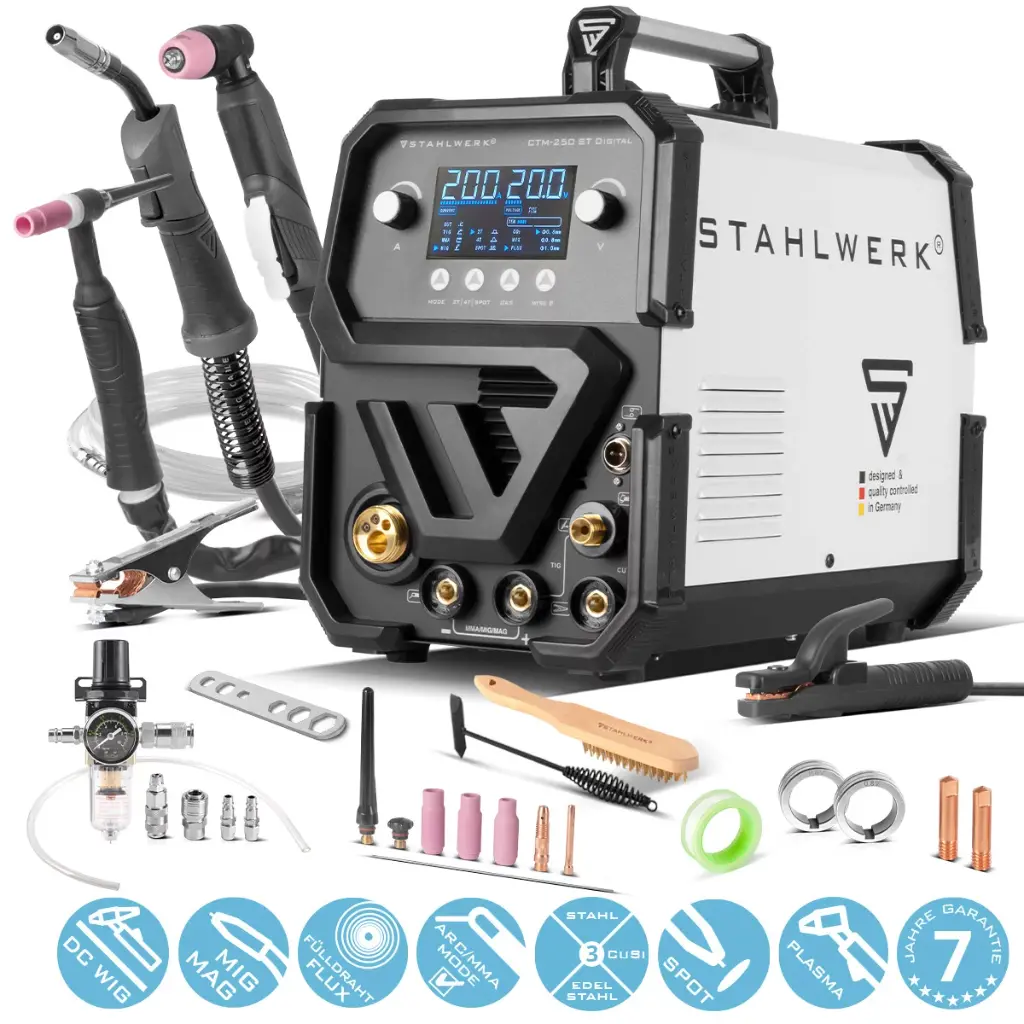

Lieferumfang
- 1 x STAHLWERK Kombi-Schweißgerät CTM-250 ST Digital
- 1 x Profi WIG-Schweißbrenner WP-26F / Schlauchpaket 3 Meter
- 1 x WIG TIG Zubehör-Set 8-teilig
- 1 x Profi MIG-Schweißbrenner AK-15 / Schlauchpaket 3 Meter mit Eurozentralanschluss
- 1 x MIG Zubehör-Set 3-teilig (bereits auf dem MIG/MAG Brenner vormontiert)
- 1 x Stromdüse M6 x 28 - ø 0,8 mm
- 1 x Stromdüse M6 x 28 - ø 1,0 mm
- 1 x Montageschlüssel
- 1 x Profi Plasmaschlauchpaket AG-60/SG-55 3 Meter
- 1 x Plasma-Zubehör-Set 3-teilig (dieses ist bereits auf dem Plasmabrenner vormontiert)
- 1 x Gasverbindungsschlauch mit Schnellkupplung 5 Meter
- 1 x Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider, inkl. 6 teiligem Anschlussset
- 1 x Teflonband
- je 2x Drahtführungsrollen 0.8 & 1.0V (bereits im Gerät verbaut), 0.6 & 0.8V, 1.0 & 1.2U
- 1 x Massekabel 3 Meter, 25 mm² und 9 mm Dornanschluss
- 1 x Elektrodenhalter 3 Meter, 25 mm² und 9 mm Dornanschluss
- 1 x Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
- 1 x Schlackehammer
- 1 x Schutzhülle
Features und Vorteile
- DC WIG Schweißen - Gleichstrom (DC). Schweißen von nahezu allen Metallen, wie Stahl, Edelstahl, Kupfer, Messing u.v.m. Hinweis: Nicht für Aluminium geeignet - hierfür wird ein AC/DC Gerät benötigt.

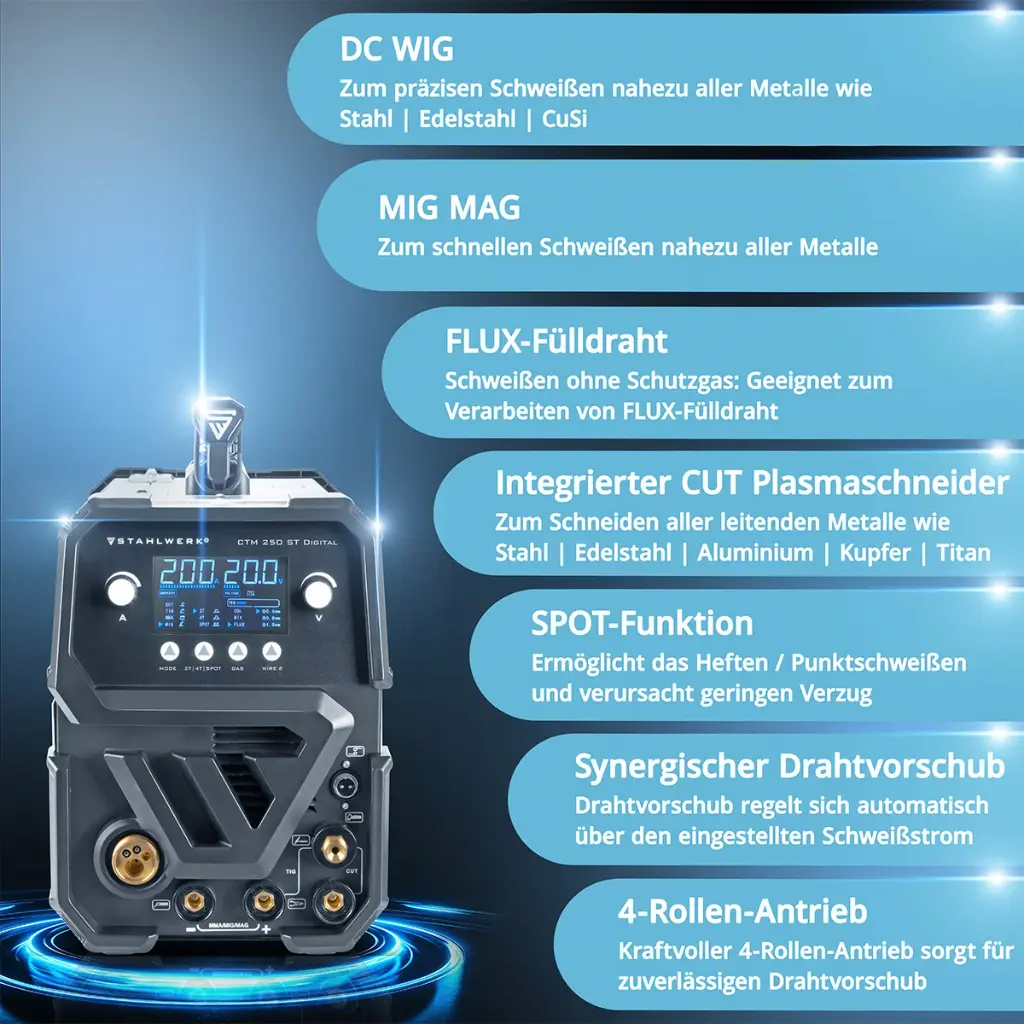

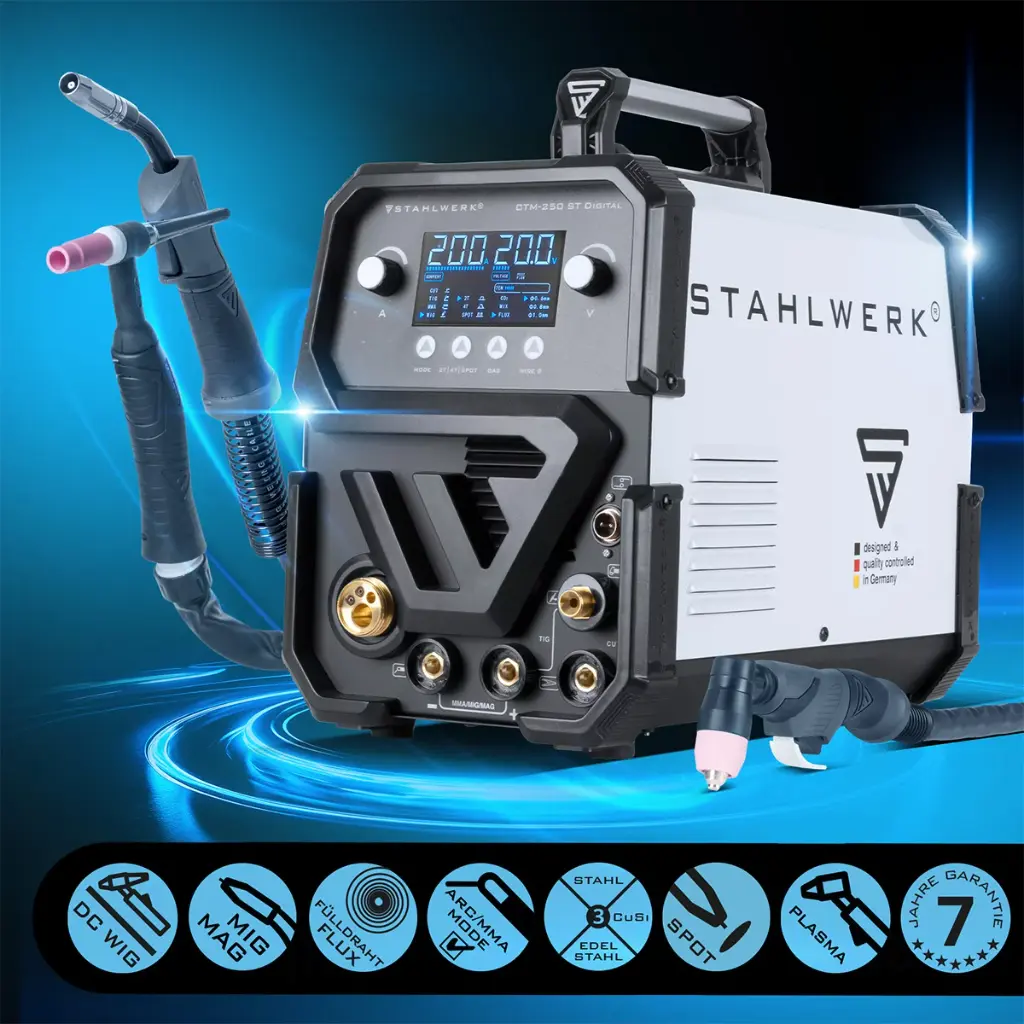

- 5 in 1 Kombigerät - CUT | WIG | MIG MAG | MMA | FLUX
- 2T/4T - bestimmt die Steuerung der Betriebsart und bietet erweiterte Kontrolle über den Stromverlauf. Im 2T Modus bleibt die Zündung solange aktiv, bis der Taster am Brenner losgelassen wird. Im 4T Modus wird nach einmaligem Drücken und Loslassen des Tasters der Lichtbogen gezündet. Nach erneutem Drücken und Loslassen wird die Zündung beendet.
- Gasnachlauf (WIG) - schont die Wolframelektrode vor zu hohem Verschleiß und schützt die Schweißnaht vor Oxidation. Der Parameter kann individuell und separat eingestellt werden. Er gibt an, wie lange nach der Zündung Gas strömen soll.
- Leichte & Kompakte Bauweise - innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
- HF Zündung (WIG) - ermöglicht eine berührungslose Zündung und sorgt für ein wesentlich besseres Schweißergebnis. Kein LIFT ARC, keine Streichzündung!
- Höchste Effizienz & Leistung - Einphasenwechselstrom (230V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 200 Ampere für WIG + MIG MAG + MMA.

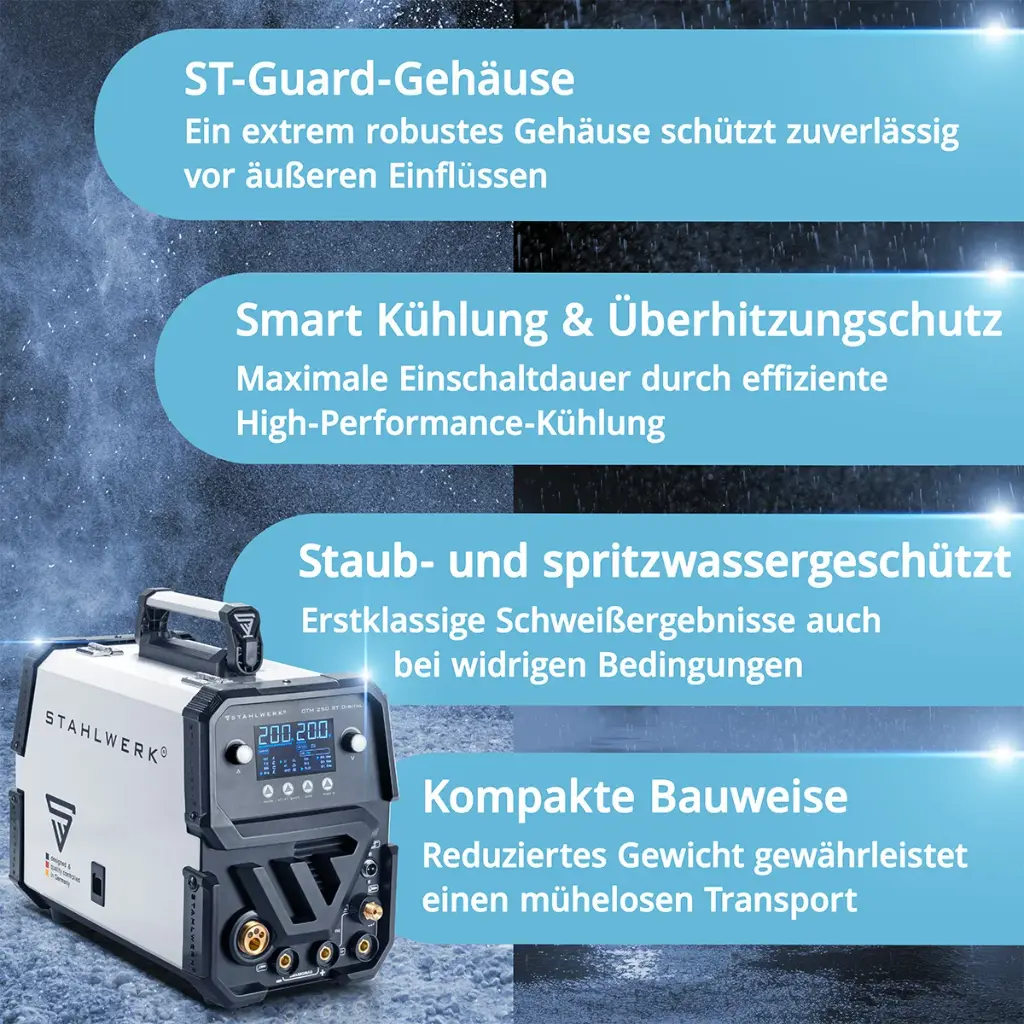

- Smartkühlung & überhitzungsschutz - Modernste Technologie, ein integrierter überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.
- WIG (Wolfram-Inert-Gas) - Schutzgasschweißen mit inerten/inaktiven Gasen wie z.B. Argon 4.6 (99,996 %). Zwischen Wolframelektrode und Werkstück entsteht in einer Argon Glocke ein Lichtbogen. Dieser Schmilzt das Material und den ggf. zugeführten Zusatzwerkstoff auf. Es entsteht eine Schweißnaht.
- MMA Elektrodenschweißen / ARC-Schweißen - ein universelles Schweißverfahren. Ein Lichtbogen bringt die Elektrode zum Schmelzen und bildet so die Schweißnaht.
- Die Spot-Punktschweißfunktion eignet sich insbesondere im Kfz-Bereich für dünne Karosserieteile. Dadurch sind die Heftstellen präzise reproduzierbar und gleichmäßig. Durch die Spot-Funktion gelangt nur wenig Wärme ins Werkstück, was zu weniger Verzug führt.
Device features & advantages
- Hotstart - Automatische Spannungserhöhung beim Start für bessere Zündergebnisse.
- Anti-Stick - Automatisches Herunterfahren des Schweißstroms beim Klebenbleiben der Elektrode ermöglicht ein einfaches Entfernen.
- MIG MAG - Metallschutzgasschweißen mit Gleichstrom (DC). Es kann mit inaktiven/inerten (MIG: z.B. Argon) oder mit aktiven (MAG: z.B. CO2) Gasen geschweißt werden. Gas und Schweißdraht kommen aus dem Brennerkopf und ermöglichen Schweißarbeiten mit nur einer Hand durchzuführen.
- Fülldraht - Das Schweißgerät kann Fülldraht (Flux-Cored-Wire) verwenden. Damit ist ein Schweißen ohne Schutzgas möglich. Hierzu kann das Gerät besonders leicht umgepolt werden.
- Automatischer Drahtvorschub - die Geschwindigkeit des Drahtvorschubs regelt sich automatisch über den eingestellten Schweißstrom und auch durch die Auswahl der verwendeten Drahtstärke am Gerät.
- Stromspannung (Volt) - Variable Spannungsregelung, um den Einbrand und das Abbrennen des Drahtes manuell anzupassen. Somit kann auf die verschiedenen Eigenschaften unterschiedlichster Materialen eingewirkt werden.
- 4-Rollen-Antrieb - zuverlässiger und kraftvoller Drahtvorschub. Dank 4 Antriebsrollen werden auch dickere Drähte kontinuierlich und sicher gefördert.
- Manueller Drahtdurchschub - kein Gasverlust oder mühsames Durchschieben des Drahtes mehr. Soll eine neue Drahtrolle durch das Schlauchpaket geführt werden, geschieht dies mit dem Drahtdurchschubknopf komplett automatisch.
- Drahtrolle - Handelsübliche Drahtrollen von 1 kg bis 5 kg können hier verarbeitet werden. Der Spulendorn kann 16 mm und 50 mm Spulen aufnehmen.
- Drahtantriebsrolle - durch den einfachen Wechsel der Antriebsrolle von 0,6 mm, 0,8 mm, 1,0 mm und 1,2 mm können verschiedene Drahtstärken verwendet werden.
- Plasma / CUT - Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird. So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
- Schnittstärke - Trennschnitte sind materialabhängig bis zu 14 mm möglich. Baustahl ST37 bis 14 mm, V2A oder V4A bis 8 mm, Aluminium bis 5 mm.
- Schneidstrom - Stufenlose Einstellung von 15 bis 50 A.
- Luftnachlauf - Stufenlos einstellbarer Luftnachlauf von 3 bis 10 Sekunden, um den Brenner zu kühlen und den Verschleiß der Düse und Elektrode zu mindern.
