STAHLWERK Plasmaschneider CUT 80 P Digital Vollausstattung | 80 A Inverter-Plasmaschneider | HF-Pilotzündung | Digitalanzeige | THC-Schnittstelle für CNC | Schneidleistung bis 25 mm | Plasma Cutter mit 2T/4T-Funktion
Der STAHLWERK Plasmaschneider CUT 80 P Digital ist ein leistungsstarker sowie kompakter Schneid-Inverter für das präzise Trennen elektrisch leitfähiger Metalle. Der stufenlos regelbare Schneidstrom von 30 bis 80 A deckt ein breites Einsatzspektrum ab – von dünnen Blechen bis hin zu massiven Baustahlplatten. Die HF-Pilotzündung sorgt für ein komfortables, kontaktloses Zünden des Plasmalichtbogens, alternativ steht ein Kontaktstart zur Verfügung. Materialabhängig sind Schnitte bis zu 25 mm bei Baustahl (ST37), 10-15 mm bei Edelstahl (V2A/V4A) und 8 mm bei Aluminium möglich. Selbst lackierte und leicht angerostete Werkstücke lassen sich sauber und effizient bearbeiten. Die integrierte Smartkühlung, der Überhitzungsschutz und die Schutzart IP21S gewährleisten einen zuverlässigen und dauerhaften Betrieb. Dank THC-Schnittstelle kann der CUT 80 P Digital mit CNC-Anlagen betrieben werden, um den Brennerabstand zum Werkstück automatisch nach der Lichtbogenspannung zu regeln. Die CUT 80 P Digital verfügt außerdem über die Betriebsmodi „MESH METAL“ und „SHEET METAL“. Der Modus „MESH METAL“ ist besonders geeignet für Werkstücke mit Gitterstruktur oder Unterbrechungen, bei denen der Lichtbogen kurzzeitig den Kontakt verlieren kann. Der Modus „SHEET METAL“ empfiehlt sich für durchgängige Bleche, bei denen eine gleichmäßige Schnittführung gewährleistet ist. Der STAHLWERK CUT 80 Pilot IGBT Plasmaschneider wird mit einem umfangreichen Zubehör-Paket ausgeliefert und ist direkt einsatzbereit. Die Luftvor- und -nachströmzeit kann bei dem Gerät individuell eingestellt werden. Eine längere Nachströmzeit verbessert die Kühlung und trägt somit zur Verlängerung der Lebensdauer der Verschleißteile bei. In der Vollausstattungs-Variante kommt der Plasmaschneider mit einem umfangreichen Zubehörpaket, das neben einem umfassenden Verschleißteile-Set auch einen Automatik-Schweißhelm enthält.
Artikelnummer |
1174 |
| Marke | STAHLWERK |
Technische Daten
| Modell | STAHLWERK CUT 80 P Digital |
| Ausgangsstrom | 30-80 A |
| Einschaltdauer (40 °C) | 60 % bei 80 A / 100 % bei 60 A |
| THC-Ausgangsspannung | 285 V (± 10 V) |
| Leerlaufspannung | 320 V |
| Schutzart | IP21S |
| Netzspannung | 400 V AC (+-15%) / 3 Ph |
| Netzfrequenz | 50/60 Hz |
| Maximaler Netzstrom (I1max) | 17,5 A |
| Größter effektiver Netzstrom (I1eff) | 13,5 A |
| Gewicht | 19,6 kg |
| Maße L x B x H (mm) | 485 x 238 x 437 |
| Netzanschluss | 5-poliger CEE-Stecker, 400V, 16A |
| Luftdruck | 4 - 6 Bar |
| Luftdurchfluss | min. 100 L / min |
| Normen | IEC 60974-1; EN 60974-10 (Class A) |
| WEEE-Reg.-Nr. DE | 85577200 |
| Zertifiziert durch | SGS Standards Technical Services Co., Ltd |

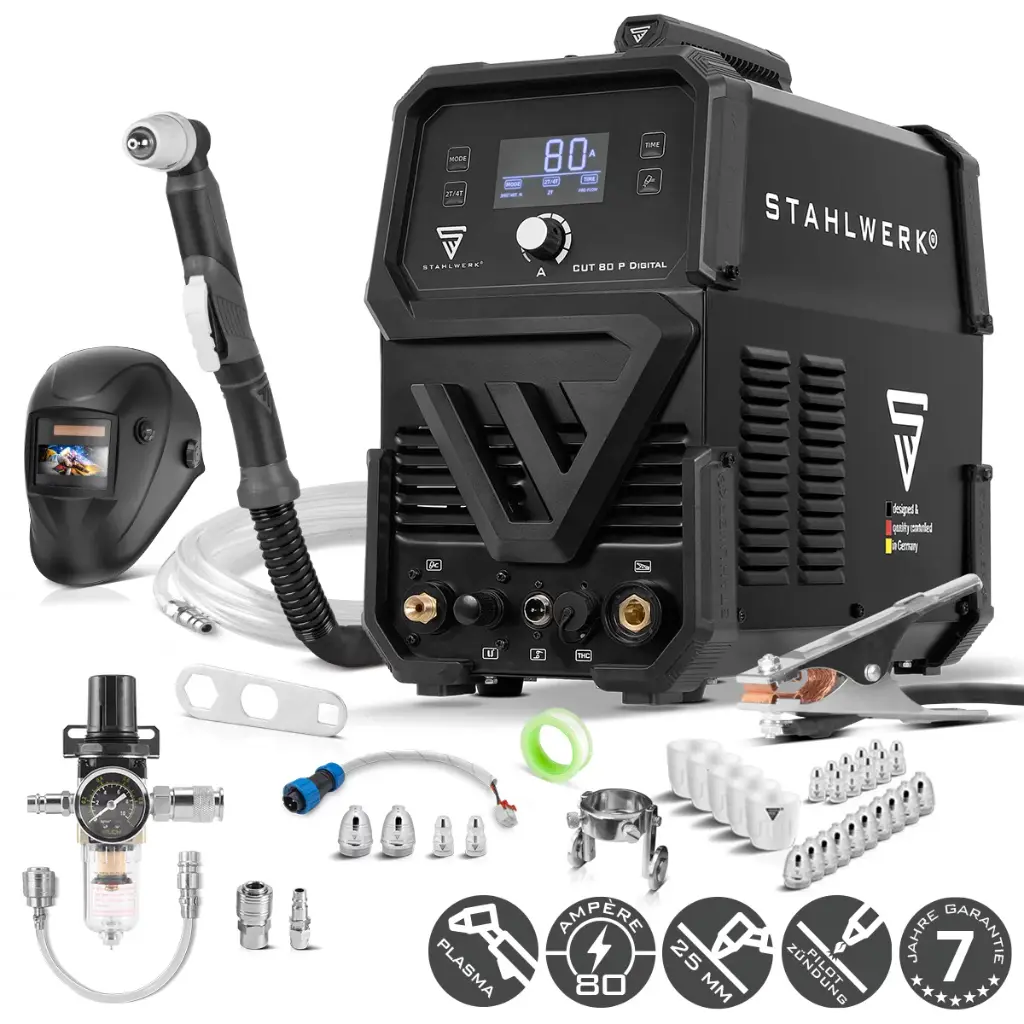

Lieferumfang
- 1 x STAHLWERK Plasmaschneider CUT 80 P
- 1 x Profi Plasmaschlauchpaket P-80, 3 Meter
- 1 x Plasma-Zubehör-Set 3-teilig (dieses ist bereits auf dem Plasmabrenner vormontiert):1 x Plasmadüse
- 1 x Plasmaelektrode
- 1 x Keramikkappe
- 1 x Massekabel 3 Meter
- 1 x Abstandshalter mit Führungswagen
- 1 x Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
- 1 x Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider, inkl. 4 teiligem Anschlussset
- 1 x Luftverbindungsschlauch mit Snap-on Schnellkupplung 5m
- 1 x Montageschlüssel
- 1 x Teflonband
- 1 x Schutzhülle
- 1 x Verschleißteile Set P-80 25-teilig (10 Plasmadüsen, 10 Plasmaelektroden, 5 Keramikkappen)
- 1 x Profi Schweißhelm
Features und Vorteile
- Plasma / CUT - Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird. So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
- Schnittstärke - Trennschnitte sind materialabhängig bis zu 25 mm möglich. Baustahl ST37 bis 25 mm, V2A oder V4A bis 18 mm, Aluminium bis 16 mm.
- Pilotzündung - Hochfrequenz (HF) Pilotzündung für ein erstklassiges Zündverhalten. Kein Kontakt mit dem Werkstück nötig! Die Pilotflamme stellt den Lichtbogen her. Dieser Brenner kann mit einem, im Lieferumfang enthaltenen, Abstandshalter betrieben werden.

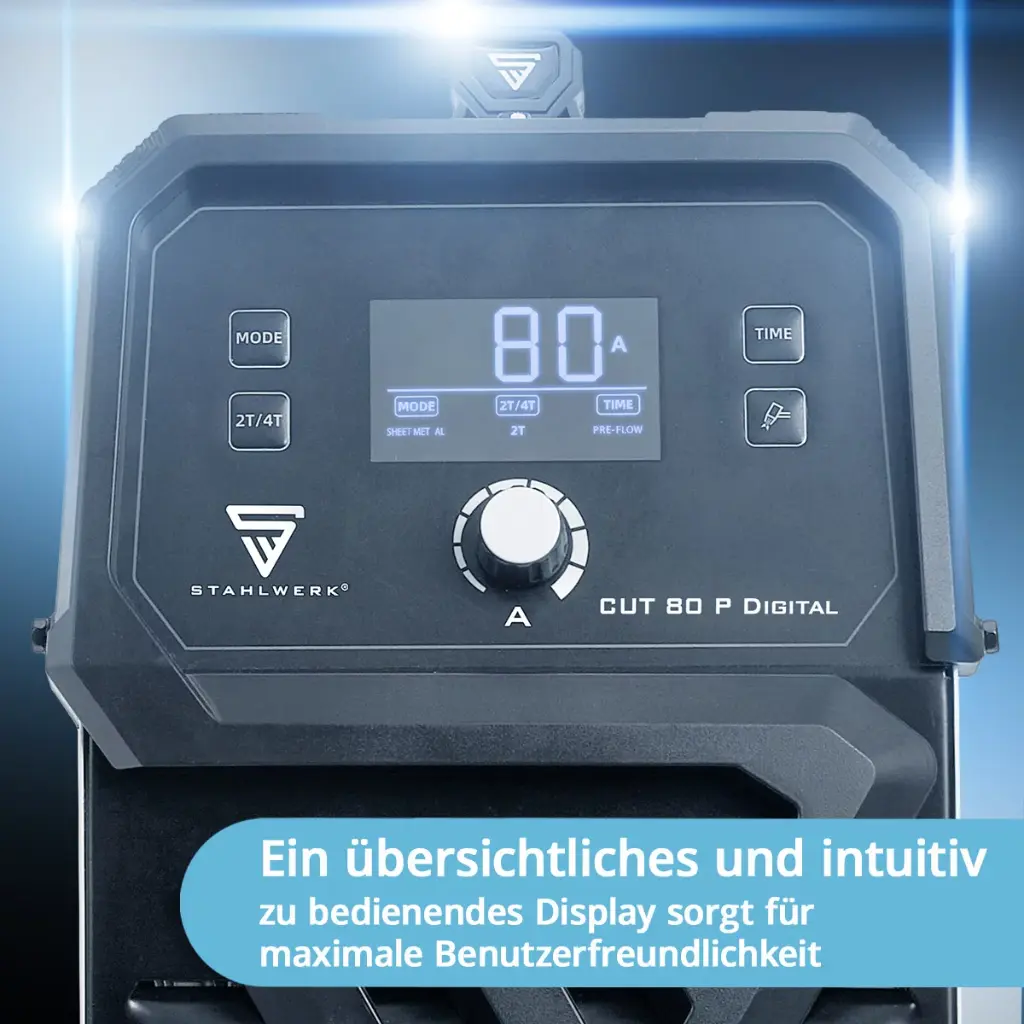

- Schneidstrom - Stufenlose Einstellung von 30 bis 80 A.
- Betriebsmodus „MESH METAL“ - ist besonders geeignet für Werkstücke mit Gitterstruktur oder Unterbrechungen, bei denen der Lichtbogen kurzzeitig den Kontakt verlieren kann.
- Betriebsmodus „SHEET METAL“ - empfiehlt sich für durchgängige Bleche, bei denen eine gleichmäßige Schnittführung gewährleistet ist.
- Einstellung der Pre-Flow- und Post-Flow - Mit dieser Funktion kann die Luftvor- und -nachströmzeit individuell eingestellt werden.
Device features & advantages
- Geräteeigenschaften & Vorteile
- IGBT Technologie - Neuste und modernste Transistoren Technologie ermöglicht Hochleistung beim Schweißen! Kein Trafo, kein MOSFET, modernste IGBT!

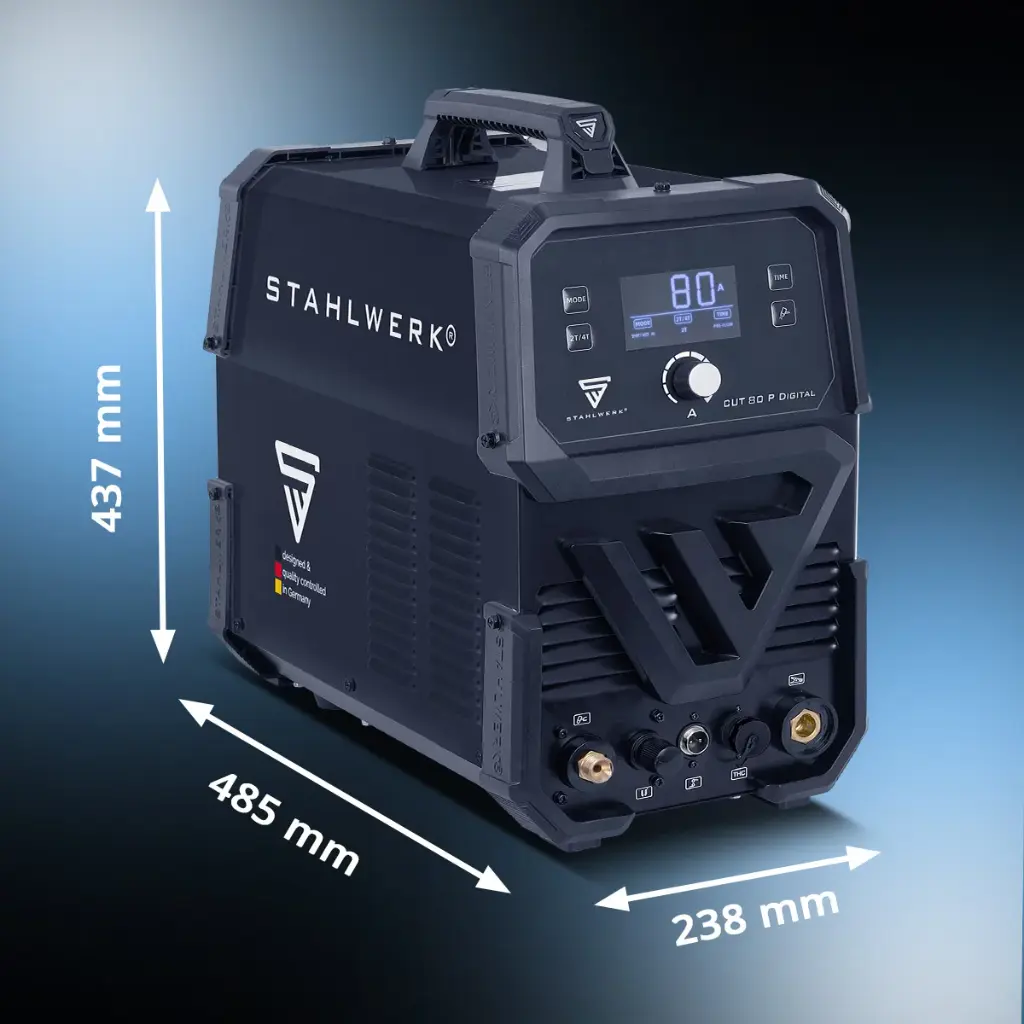

- Leichte & kompakte Bauweise - Mit nur 19,6 kg Gewicht und Maßen von 485 x 238 x 437 mm ist das Gerät ideal für Schneidarbeiten an jedem Ort. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
- Höchste Effizienz & Leistung - Dreiphasenwechselstrom (400 V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 80 Ampere.
- Smartkühlung & Überhitzungsschutz - Modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.

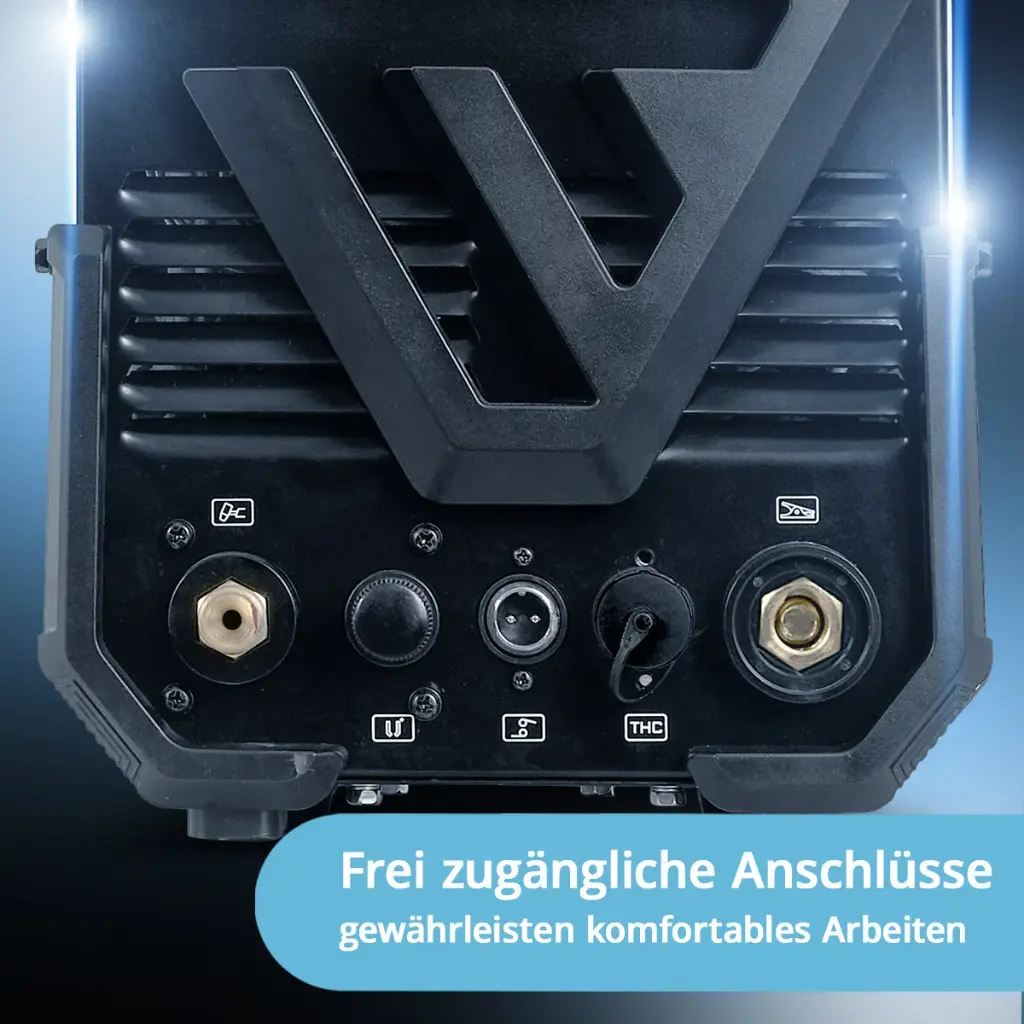

- Höhensteuerung des Brenners (Torch Heigtht Control: THC) – Der Plasmaschneider CUT 80 P ist mit einem 2-poligen Anschluss (THC) für die Brennerhöhensteuerung ausgestattet. Dieser Anschluss ist für das direkte Auslesen der Schneidspannung von einer Brennerhöhensteuerung vorgesehen. Dabei wird die Lichtbogenspannung während des Schneidprozesses gemessen und an die CNC-Steuerung übertragen. Dadurch kann das CNC-System die korrekte Brennerhöhe unabhängig von Schwankungen des Materials oder der Ebenheit der Schneidfläche aufrechterhalten. Auf diese Weise ist jederzeit ein konstanter Abstand zum Werkstück gewährleistet.
