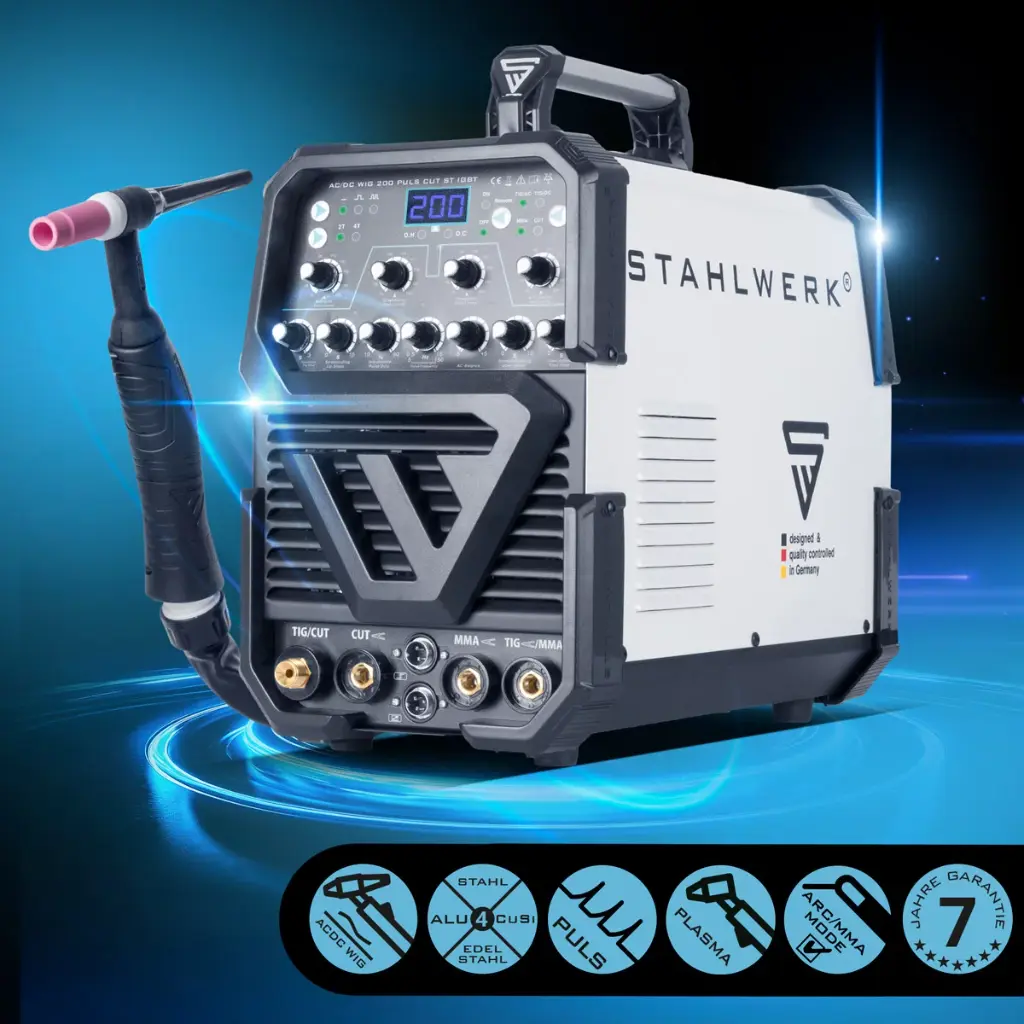

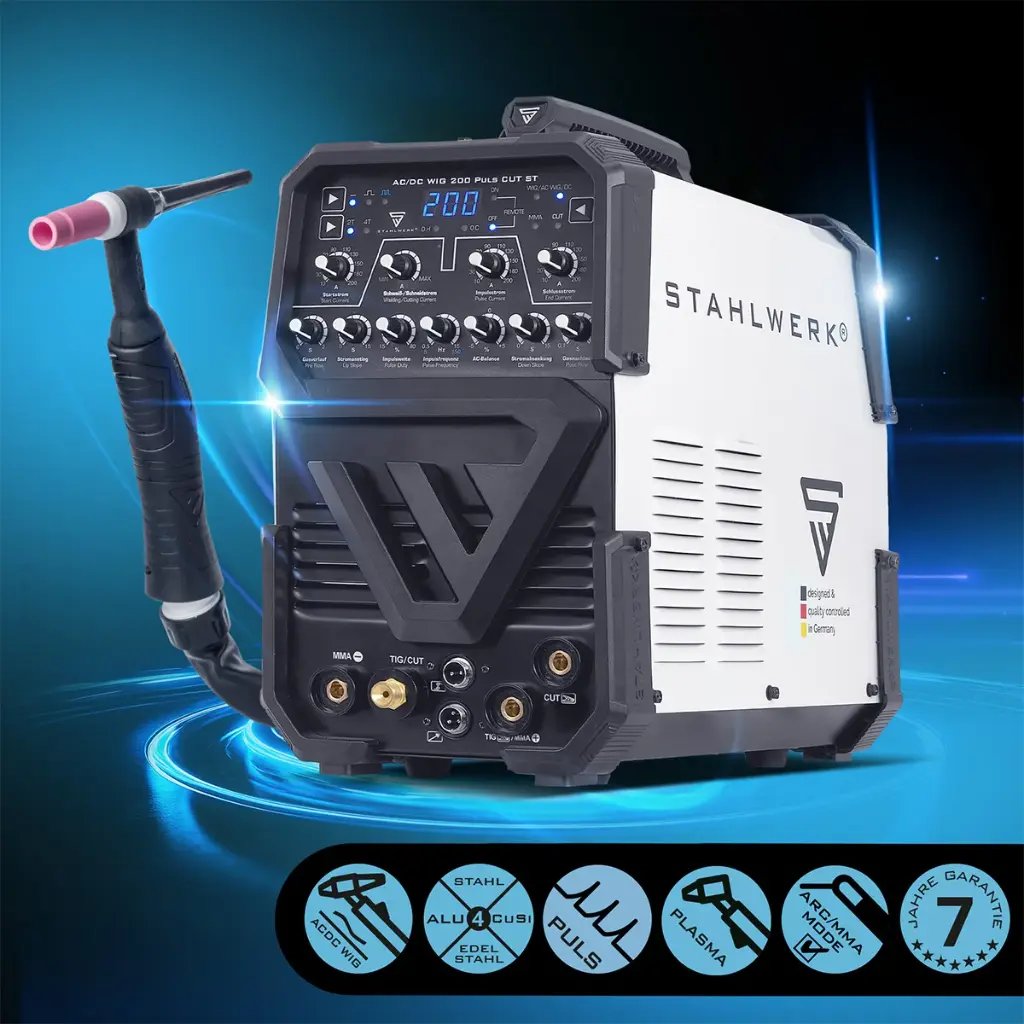

STAHLWERK Schweißgerät AC/DC WIG 200 Puls mit Plasma ST CUT Funktion 200 A Vollausstattung
Das STAHLWERK AC/DC WIG 200 Puls CUT ST ist ein multifunktionales WIG-Schweißgerät mit Plasmaschneidfunktion und MMA- bzw. Elektroden-Schweißfunktion. Mit dem Gerät lassen sich nahezu alle Metalle wie Stahl, Edelstahl, Aluminium und Kupfer schweißen sowie leitende Metalle wie Normstahl, Edelstahl, Kupfer, Aluminium und Titan präzise schneiden. Einer der vielen Vorteile dieses 3-in-1-Kombi-Schweißgeräts ist die kompakte Bauform sowie das geringe Gewicht von nur 15,65 kg. Mit der Plasmaschneidfunktion ist das Trennen von Materialstärken von bis zu 12 mm bei 45 Ampere möglich. Das AC/DC WIG 200 Puls CUT ST besitzt eine umfangreiche Pulsfunktion, die unter anderem das Schweißen von Dünnblech erleichtert. Parameter wie Impulsstrom, Impulsfrequenz, Long- und Shortpuls sind komfortabel einstellbar. Die fernsteuerbare Stromregelung am Schweißbrenner oder Fußpedal (optional erhältlich) bietet Ihnen den Vorteil, dass Sie den Strom auch während des Schweißvorgangs regeln können. Modernste IGBT-Technologie ermöglicht Höchstleistung beim WIG- und E-Hand-Schweißen sowie beim Plasmaschneiden. Das AC/DC WIG 200 Puls CUT ST Kombi-Schweißgerät wird mit einem einem umfangreichen Zubehörpaket ausgeliefert.
Artikelnummer |
1002 |
| Marke | STAHLWERK |
Technische Daten
| Modell | STAHLWERK Schweißgerät AC/DC WIG 200 Puls CUT ST |
| Ausgangsstrom (WIG/MMA/CUT) | 10 - 200 A (WIG) / 30 - 160 A (MMA) / 20 – 45 A (CUT) |
| Einschaltdauer WIG (40°C) | 15% bei 200 A / 100% bei 100 A |
| Einschaltdauer MMA (40°C) | 10% bei 160 A / 100% bei 60 A |
| Einschaltdauer CUT (40°C) | 10% bei 45 A / 100% bei 20 A |
| Leerlaufspannung (U0) | 68 V (DC) / 48 V (AC) / 340 V (CUT) |
| Effizienz (%) | 85 % |
| Schutzart | IP21S |
| Netzspannung | 1 x 230 V AC (+- 15%) |
| Netzfrequenz | 50/60 Hz |
| Maximaler Netzstrom (I1max) (WIG/MMA/CUT) | 30 A / 30,5 A / 28,0 A |
| Größter effektiver Netzstrom (I1eff) (WIG/MMA/CUT) | 11,6 A / 9,6 A / 8,8 A |
| Gewicht | 15,65 kg |

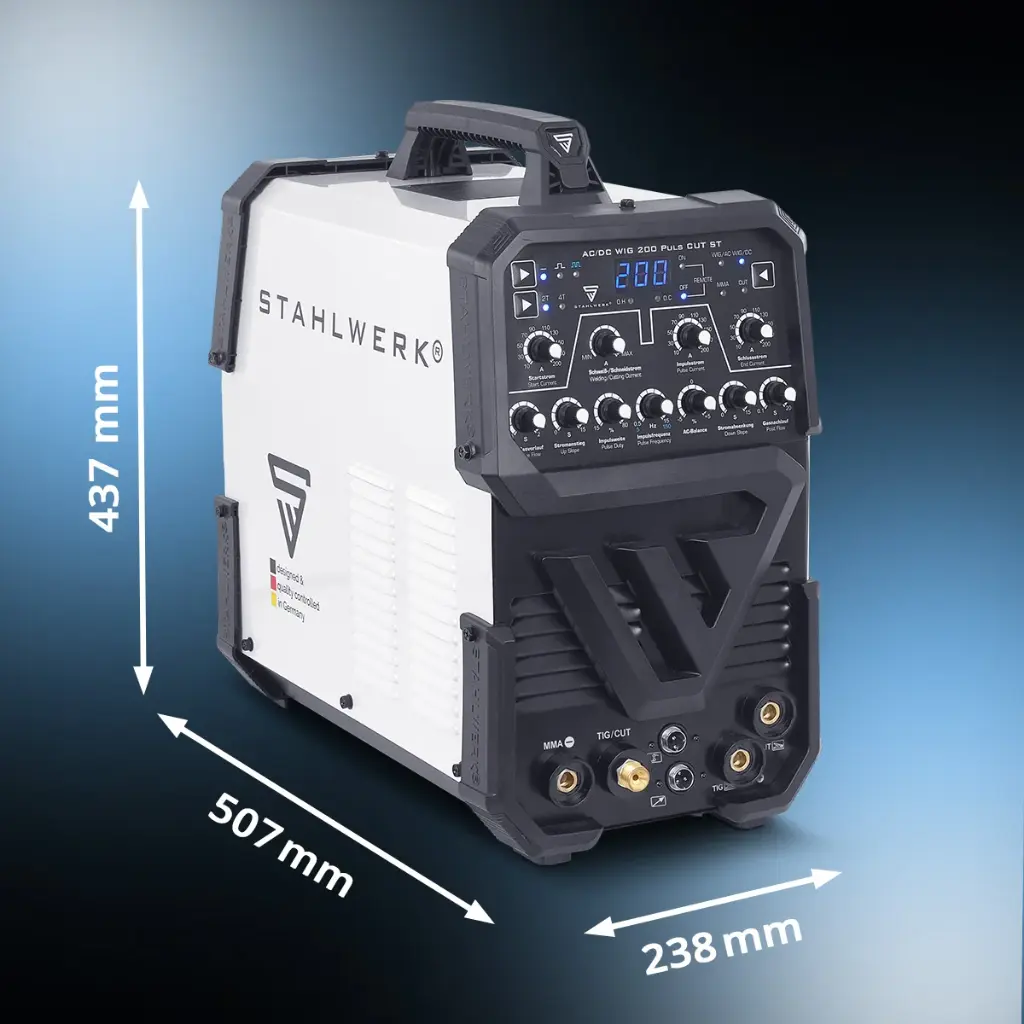

| Maße L x B x H (mm) | 507 x 238 x 437mm |
| Netzanschluss | CEE 7/7 Schuko Stecker |
| Normen | IEC 60974-1; EN 60974-10 (Class A) |
| Zertifiziert durch | SGS-Standards Technical Services Co., Ltd. |

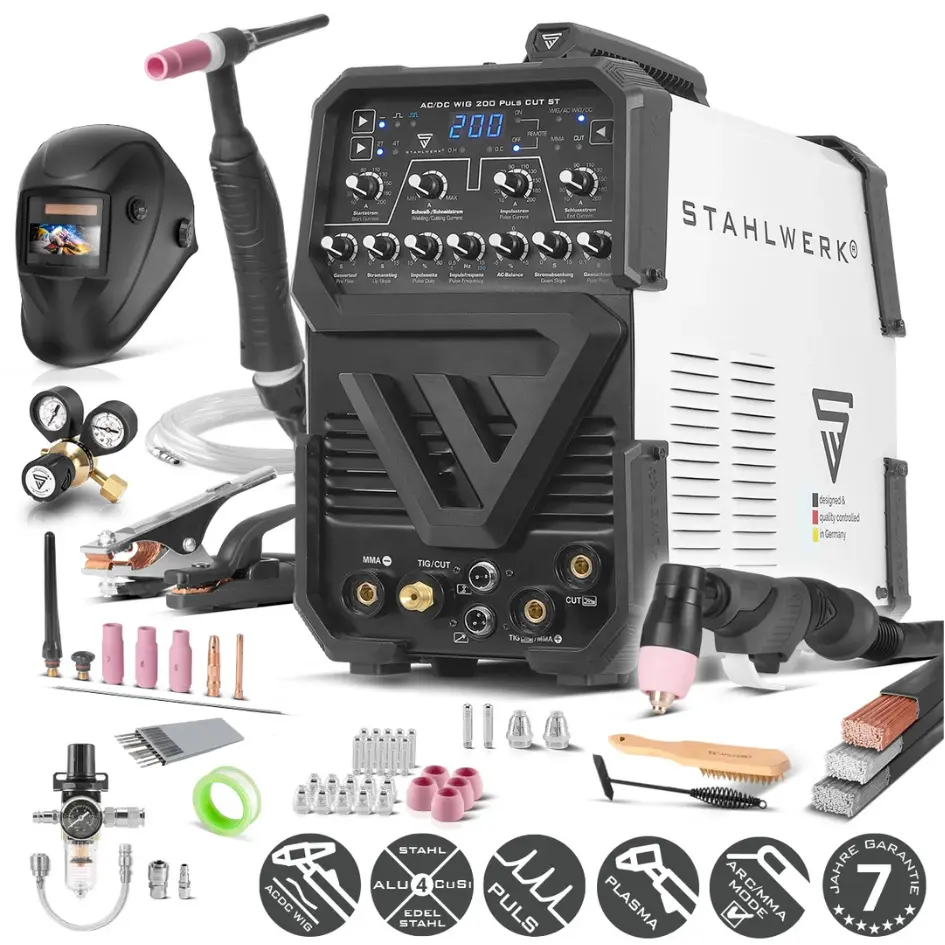

Lieferumfang
- 1 x STAHLWERK Schweißgerät AC/DC WIG 200 Puls CUT ST
- 1 x Profi WIG-Schweißbrenner WP-26FR / Schlauchpaket 3 Meter* mit flexiblem Brennerkopf und Knickschutz am Gasanschluss
- 1 x WIG TIG Zubehör-Set 8-teilig:3 x Gasdüsen Größen 5, 6, 7
- 1 x Spannhülse Größe 1,6
- 1 x Spannhülsengehäuse Größe 1,6
- 2 x Brennerkappe - kurz und lang
- 1 x universelle Wolframelektrode
- 1 x Profi Plasmaschlauchpaket AG-60/SG-55 3 Meter
- 1 x Plasma-Zubehör-Set 3-teilig
- 2x Ersatz Plasmadüse
- 2x Ersatz Plasma Elektrode
- 1 x Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
- 1 x Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider
- 1 x Massekabel 3 Meter
- 1 x Elektrodenhalter 3 Meter
- 1 x Drahtbürste
- 1 x Schlackehammer
- 1 x Gasverbindungsschlauch mit Schnellkupplung 5 Meter
- 1 x Schutzhülle
- 1 x Teflonband
- 1 x Original Verschleißteile Set 25-teilig für Plasmaschneidbrenner AG-60 / SG-55
- 1 x Wolframelektroden / Schweißelektroden
- 1 x Schweißstäbe WIG ER70S G3 Stahl
- 1 x Schweißstäbe WIG ER307Si Edelstahl hochlegiert
- 1 x Schweißstäbe WIG ER4043Si5 Aluminium hochlegiert
- 1 x Profi Schweißhelm
- 1 x Druckminderer

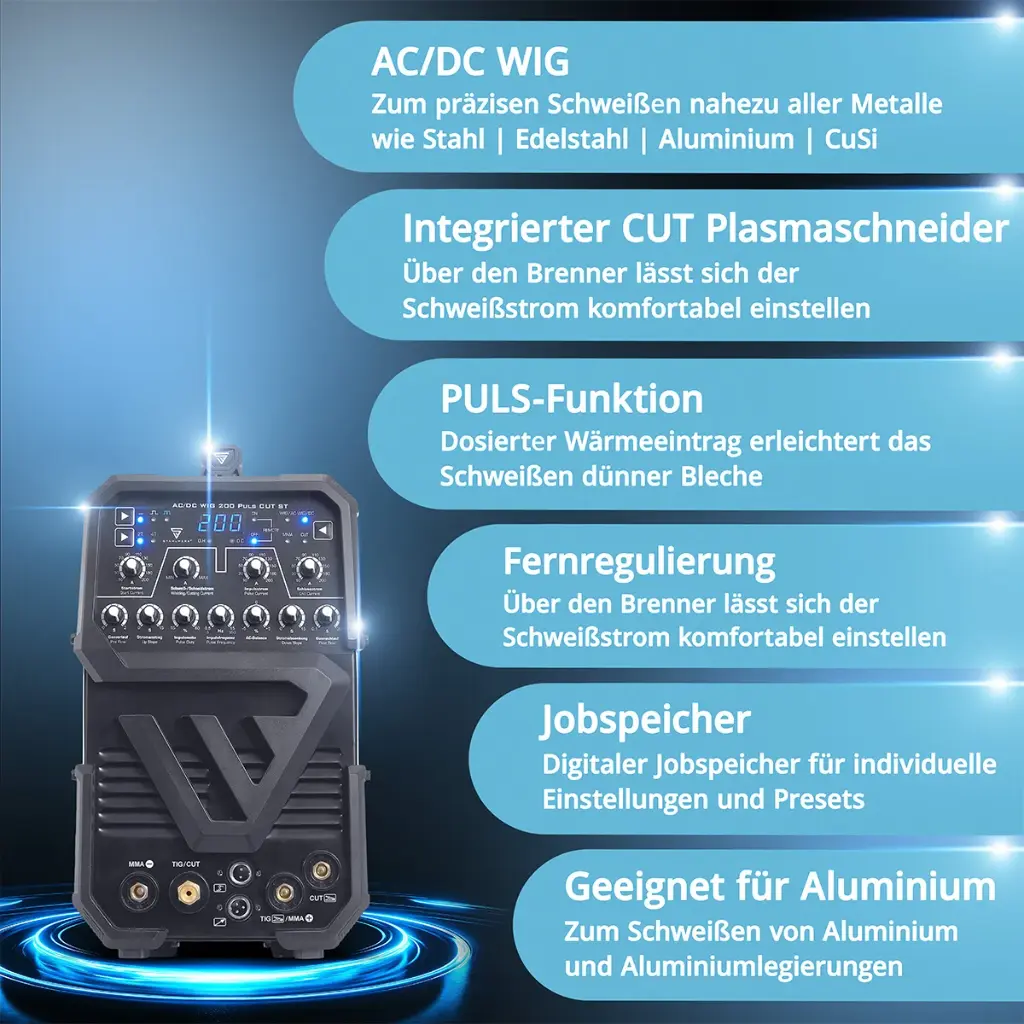

Features und Vorteile

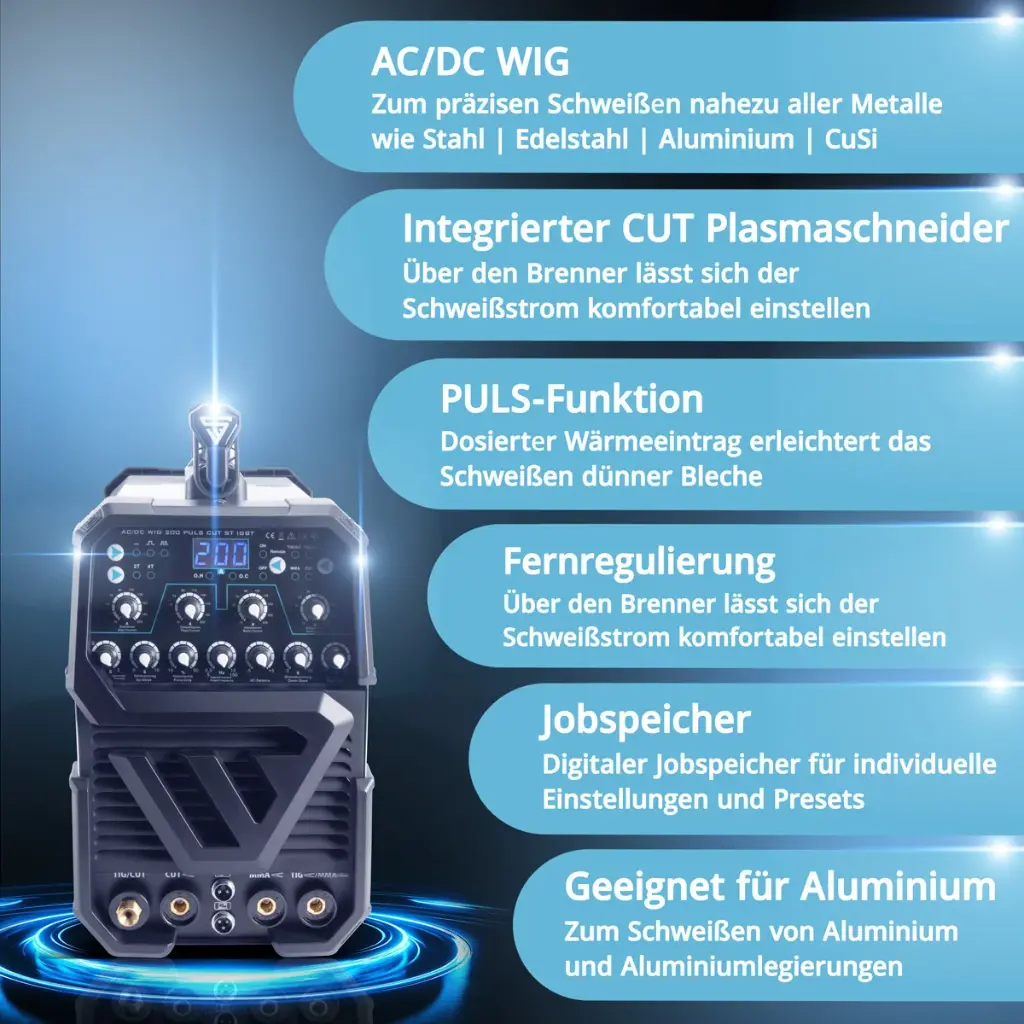

- AC/DC WIG Schweißen - Wechselstrom (AC) und Gleichstrom (DC). Schweißen von nahezu allen Metallen, wie Stahl, Edelstahl, Aluminium, Kupfer uvm.
- 3 in 1 Kombigerät - WIG & MMA schweißen ist bis 200 A möglich, Plasmaschneiden bis 50 A.
- Plasma / CUT - Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird. So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
- Schnittstärke - Trennschnitte sind materialabhängig bis zu 12 mm möglich. Baustahl ST37 bis 12 mm, V2A oder V4A bis 8 mm, Aluminium bis 5 mm.
- Umfangreiche Pulsfunktion - WIG PULS - verhindert das Durchbrennen von Materialien und mindert Verformung durch Hitze, besonders geeignet zum Schweißen dünner Platten, deren Werkstoff nur wenig erhitzt werden darf. Einstellbare Parameter sind: Impulsstrom, Impulsweite, Impulsfrequenz, Long- und Shortpuls.
- IGBT Technologie - Neuste und modernste Transistoren Technologie ermöglicht Hochleistung beim Schweißen! Kein Trafo, kein MOSFET, modernste IGBT!

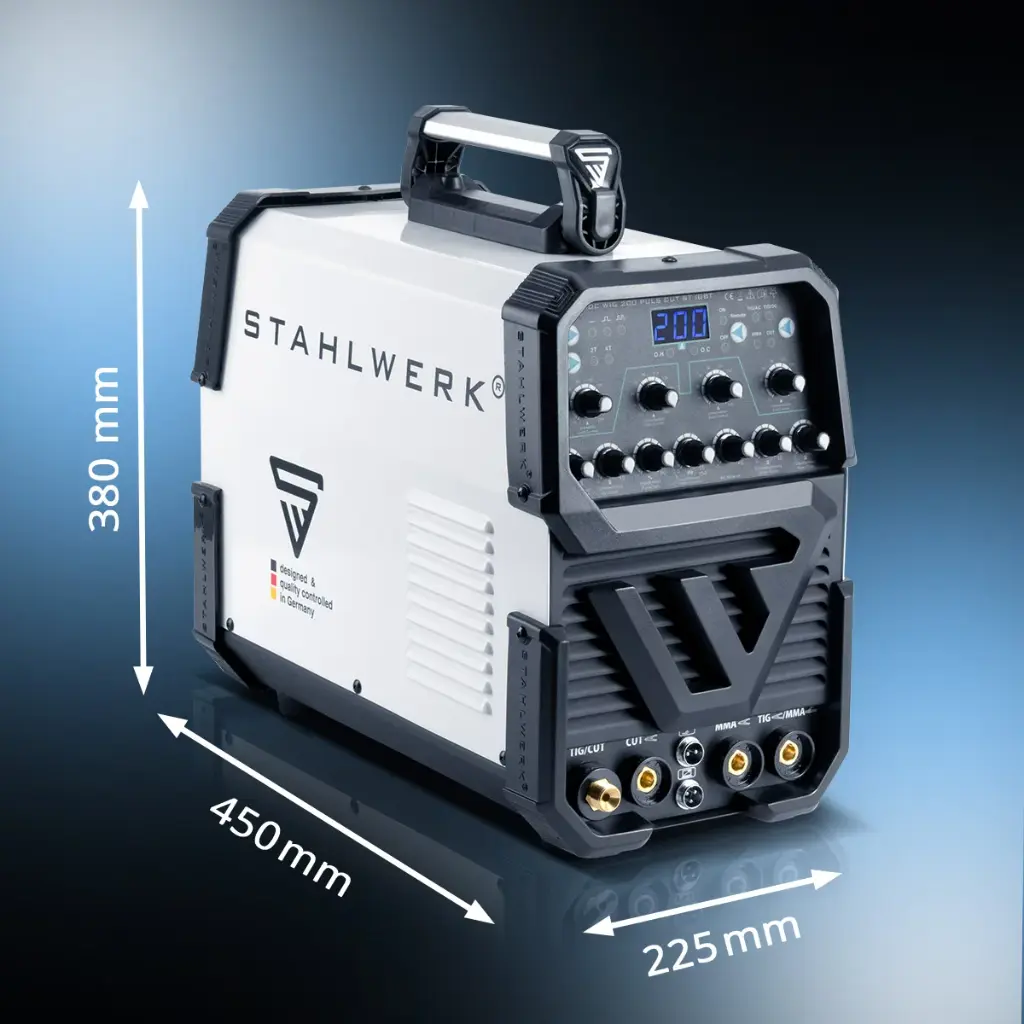

- Leichte & Kompakte Bauweise - nur 13 kg Gewicht und Maße von 455 x 220 x 370 mm. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
- HF Zündung - ermöglicht eine berührungslose Zündung und sorgt für ein wesentlich besseres Schweißergebnis. Kein LIFT ARC, keine Streichzündung!
- Höchste Effizienz & Leistung - Einphasenwechselstrom (230 V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 200 Ampere.

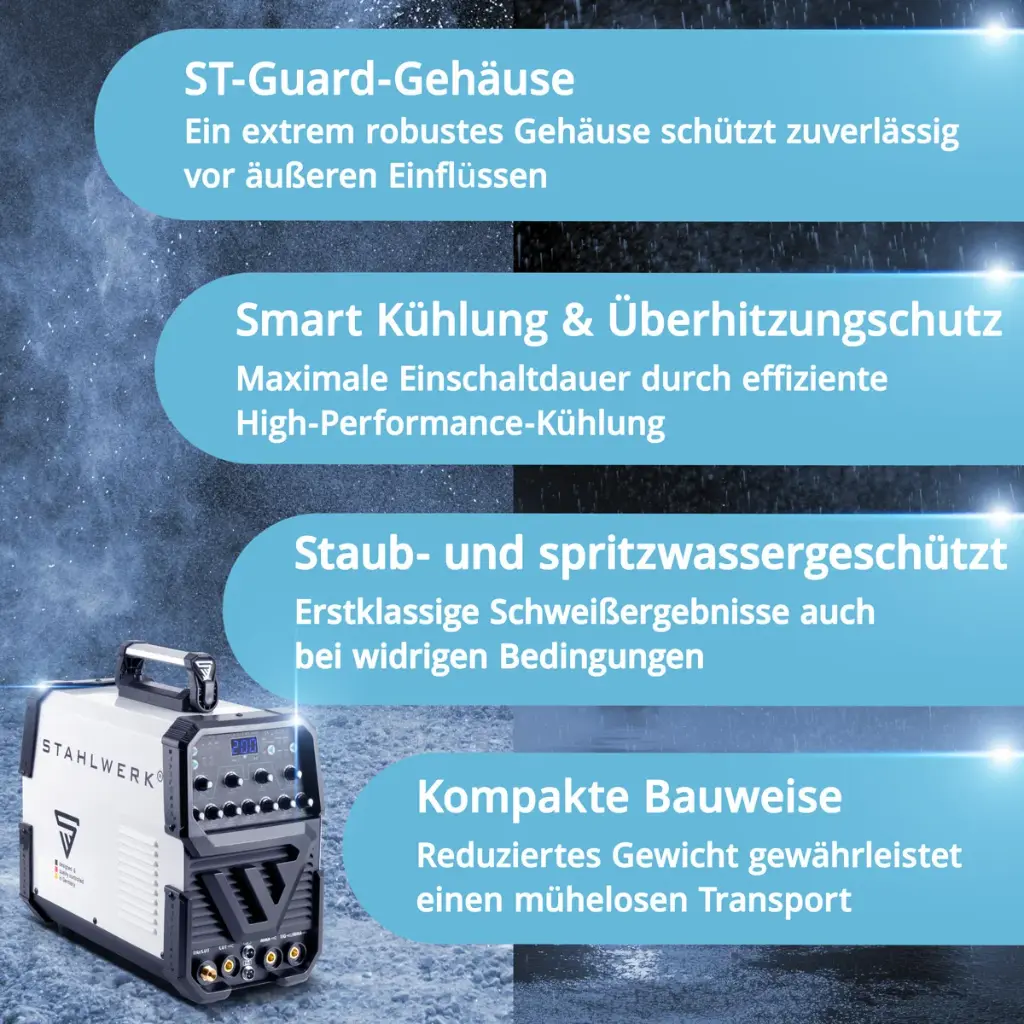

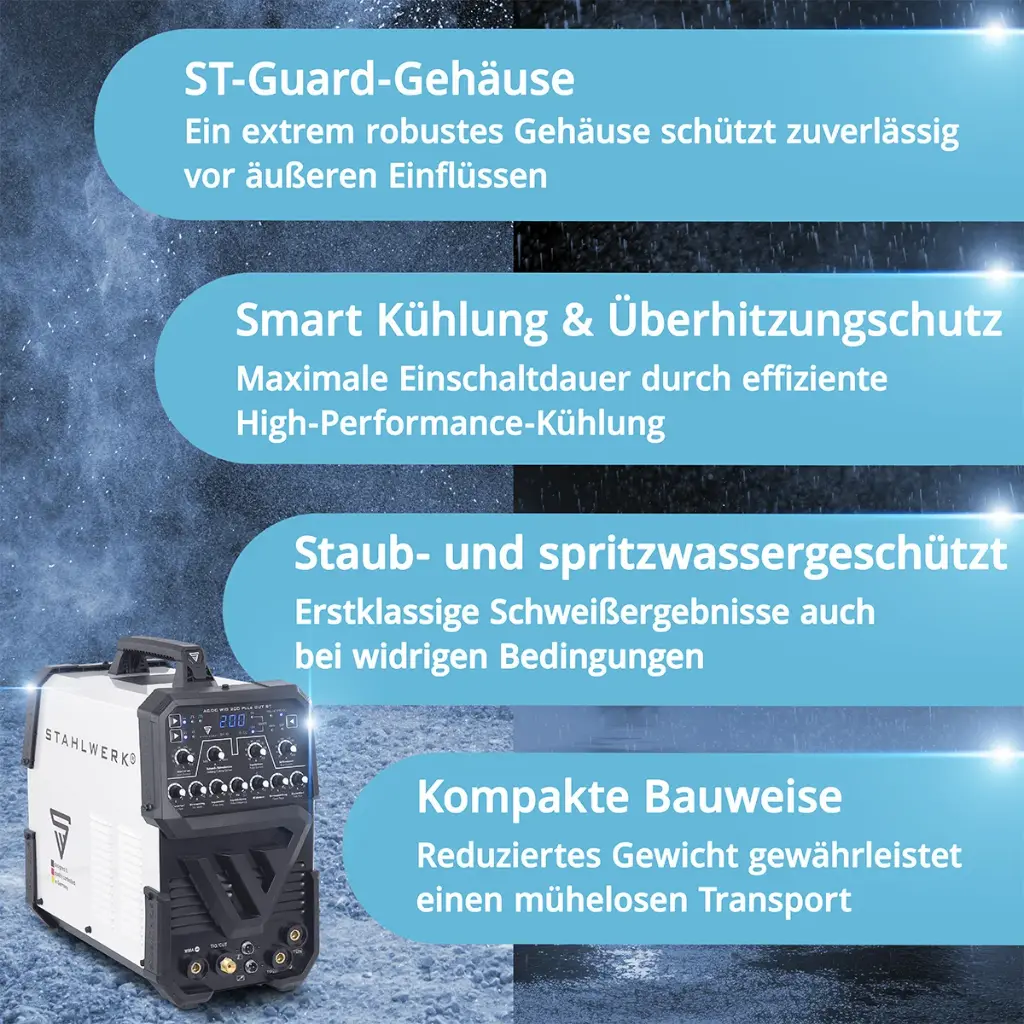

- Smartkühlung & Überhitzungsschutz - Modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.
Device features & advantages
- Geräteeigenschaften & Vorteile

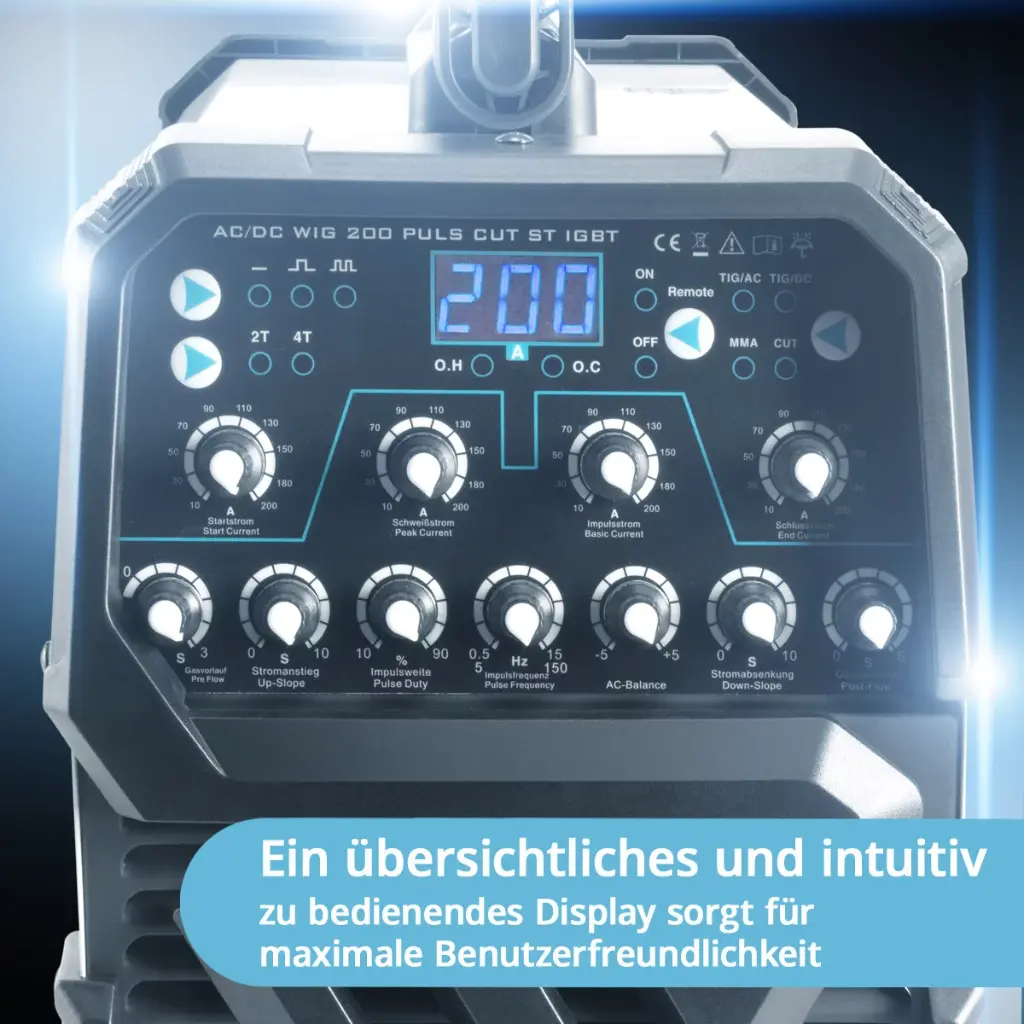

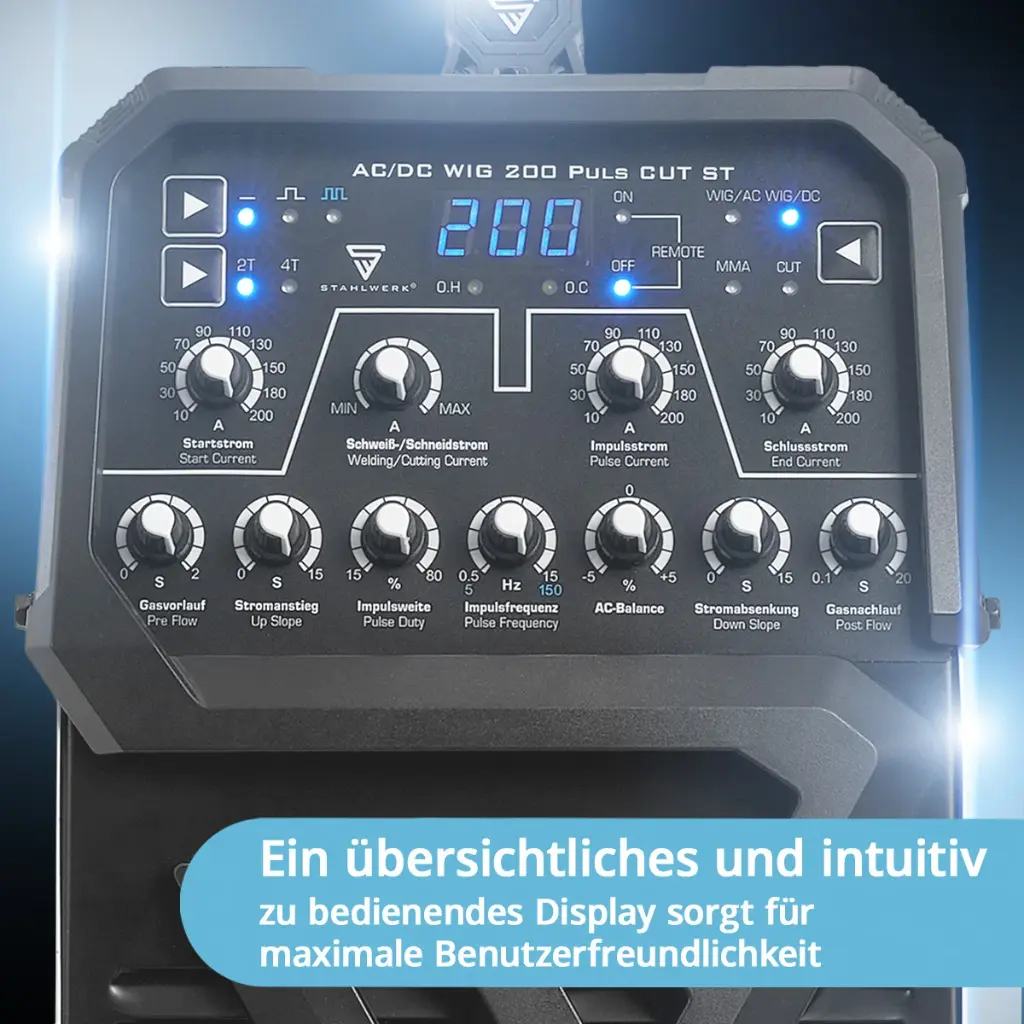

- 2T/4T (WIG) - bestimmt die Steuerung der Betriebsart und bietet erweiterte Kontrolle über den Stromverlauf. Im 2T Modus bleibt die Hochfrequenzzündung (HF) solange aktiv, bis der Taster am Brenner losgelassen wird. Im 4T Modus wird nach einmaligem Drücken und Loslassen des Tasters der Lichtbogen gezündet. Nach erneutem Drücken und Loslassen wird die Zündung beendet. Einige Funktionen wie z.B. Stromabsenkung sind nur im 4T möglich.
- Stromanstieg/absenkung - verhindert die Bildung von Lunkerstellen (Endkrater) am Schweißnahtende.
- Kontaktzündung (CUT) - Hochfrequenz (HF) Kontaktzündung für ein erstklassiges Zündverhalten. Ein Streichen über das Werkstück genügt.
- Schneidstrom (CUT) - Stufenlos einstellbar von 20 bis 45 A.
- Luftnachlauf (CUT) - Nach Beendigung des Schneidvorgangs strömt automatisch Luft nach, um den Brenner zu kühlen und den Verschleiß der Düse und Elektrode zu mindern.
- Gasvor- und -nachlauf (WIG) - schonen die Wolframelektrode vor zu hohem Verschleiß und schützen die Schweißnaht vor Oxidation. Die Parameter können individuell und separat eingestellt werden. Sie geben an, wie lange vor und nach der Zündung Gas strömen soll.
- AC-Balance - ist eine variable Einstellung zwischen dem Aufbrechen der Oxidschicht (-) und einem tieferen Einbrand (+). Diese hilft auf Eigenschaften verschiedener Materialien und Legierungen einzuwirken.

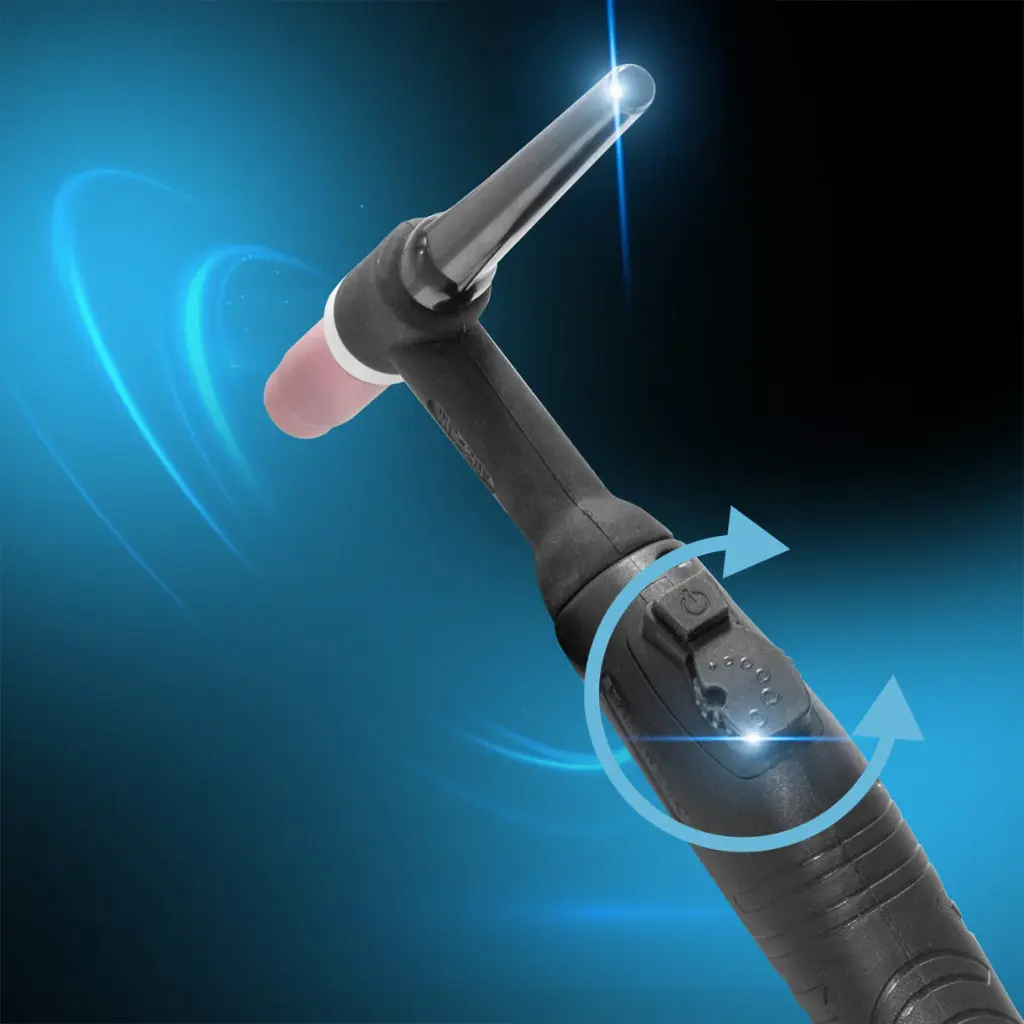

- Fernregulierung über Brenner oder Pedal. Über den am Brenner montierten Drehregler lässt sich jederzeit komfortabel der Schweißstrom einstellen. Alternativ lässt sich der Schweißstrom auch mit unserem optional erhältlichen Fußpedal regulieren.
- Schweißstrom / Impulsstrom - Durch die beiden Knöpfe "Schweißstrom“ und "Impulsstrom“ kann man zwei unterschiedliche Stromstärken für einen Schweißvorgang einstellen, zwischen denen der Schweißstrom dann immer wechselt.
- Impulsweite - Mit der Impulsweite stellt man ein, wie lange der Schweißstrom die Stromstärke des Impulsstroms annimmt, bevor er wieder zur normalen Schweißstromstärke zurückpendelt.
- Impulsfrequenz - Die Impulsfrequenz legt fest, wie oft die Stromstärke in einem festgelegten Zeitabschnitt zwischen den beiden eingestellten Werten hin und her wechselt.
- Longpuls - Die Schweißnaht wird breiter, die Wärmezufuhr ist höher und der Einbrand ist tiefer.
- Shortpuls - Das Schweißbad lässt sich besser kontrollieren und die Gefahr ein Loch in das Blech zu schweißen ist geringer.
- Fußpedal - Fernsteuerbare Stromregelung über das Fußpedal (NICHT im Lieferumfang enthalten). Der Fußsteuermodus bietet Ihnen den Vorteil, dass Sie den Strom auch während des Schweißvorgangs regeln können, wodurch Sie verschiedene Möglichkeiten für die Ausführung der Schweißarbeiten erhalten. Im Pedalmodus keine Pulsfunktion möglich. Der Maximalstrom wird am Gerät eingestellt. Das Fußpedal wird auf 10 gestellt. Beim betätigen des Fußpedals zündet das Gerät mit einem niedrigerem Strom als auf dem Display steht. Sobald das Fußpedal voll durchgedrückt ist, erreicht man den eingestellten Maximalstrom. Der Wert am Display ändert sich währenddessen nicht. Beispiele: Maximalstrom Display: 100 A / Zündstrom durch Pedal: ca. 40 A, Maximalstrom Display: 150 A / Zündstrom durch Pedal: ca. 80 A, Maximalstrom Display: 200 A / Zündstrom durch Pedal: ca. 110 A
- Hotstart - Automatische Spannungserhöhung beim Start für bessere Zündergebnisse.
- Anti-Stick - Automatisches Herunterfahren des Schweißstroms beim Klebenbleiben der Elektrode ermöglicht ein einfaches entfernen.
- WIG (Wolfram-Inert-Gas) - Schutzgasschweißen mit inerten/inaktiven Gasen wie z.B. Argon 4.6 (99,996 %). Zwischen Wolframelektrode und Werkstück entsteht in einer Argon Glocke ein Lichtbogen. Dieser Schmilzt das Material und den ggf. zugeführten Zusatzwerkstoff auf. Es entsteht eine Schweißnaht.
- MMA Elektrodenschweißen / ARC-Schweißen - ein universelles Schweißverfahren. Ein Lichtbogen bringt die Elektrode zum Schmelzen und bildet so die Schweißnaht. Es wird kein Schutzgas benötigt.
