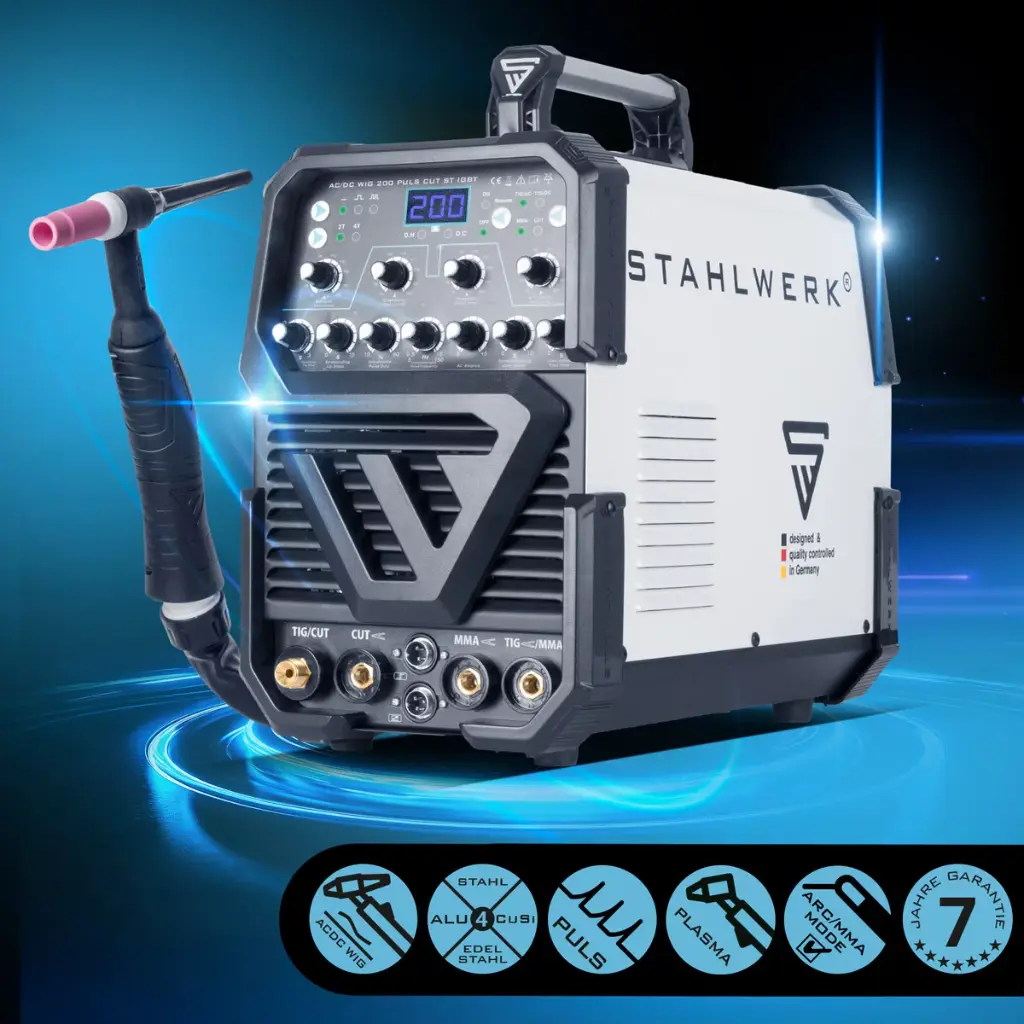

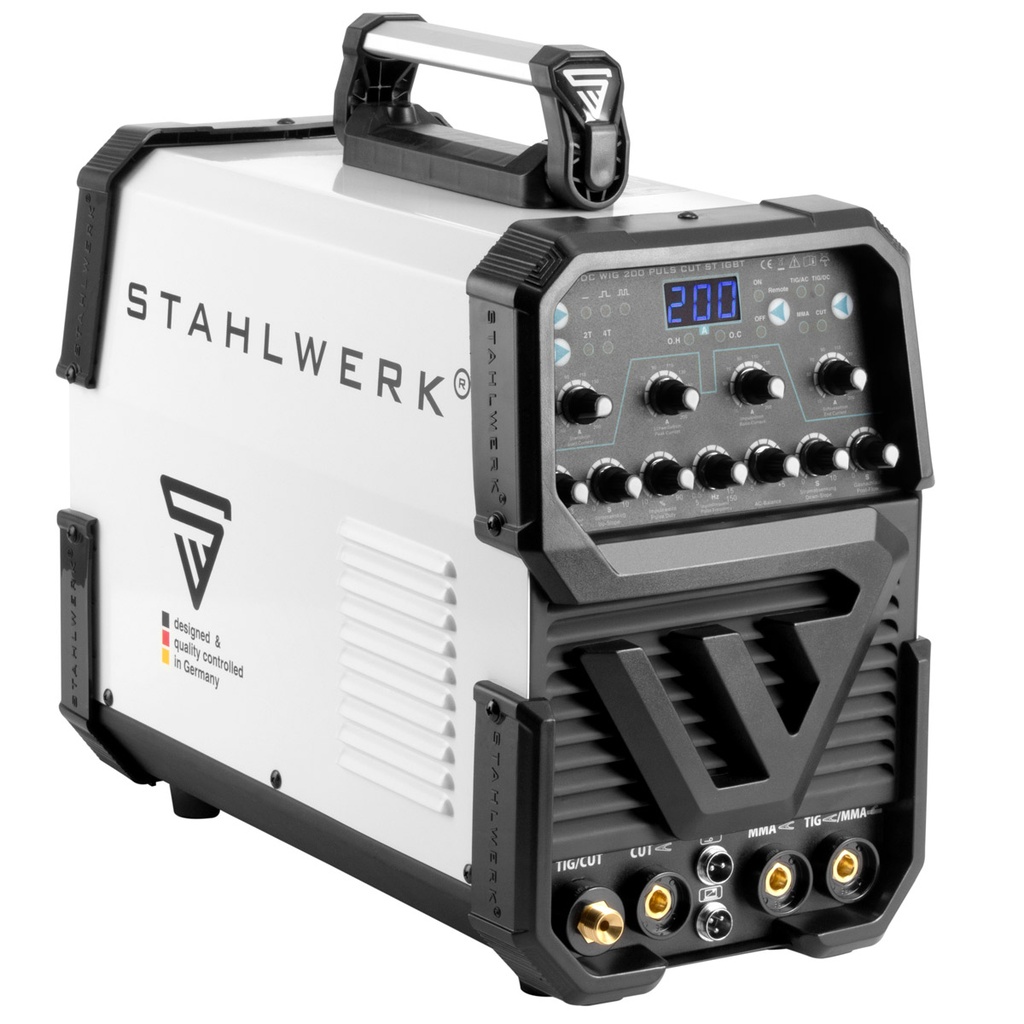

STAHLWERK Schweißgerät AC/DC WIG 200 Puls mit Plasma ST CUT Funktion 200 A

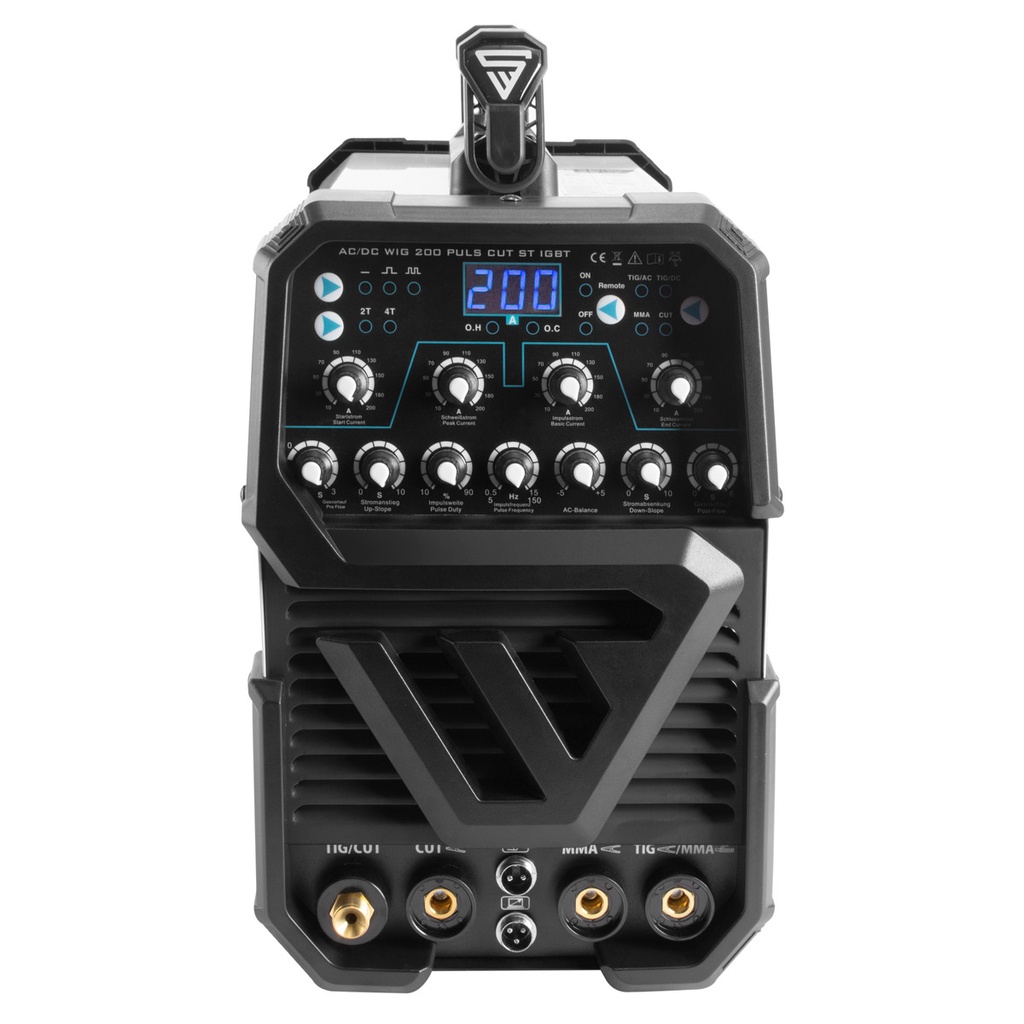

Das STAHLWERK AC/DC WIG 200 Puls CUT ST ist ein multifunktionales WIG-Schweißgerät mit Plasmaschneidfunktion und MMA- bzw. Elektroden-Schweißfunktion. Einer der vielen Vorteile dieses 3-in-1-Kombi-Schweißgeräts ist die kompakte Bauform sowie das geringe Gewicht von nur 13 kg.Mit der Plasmaschneidfunktion ist das Trennen von Materialstärken von bis zu 12 mm bei 50 Ampere möglich. Das AC/DC WIG 200 Puls CUT ST besitzt eine umfangreiche Pulsfunktion, die unter anderem das Schweißen von Dünnblech erleichtert. Parameter wie Impulsstrom, Impulsfrequenz, Long- und Shortpuls sind komfortabel einstellbar. Die fernsteuerbare Stromregelung am Schweißbrenner oder Fußpedal (optional erhältlich) bietet Ihnen den Vorteil, dass Sie den Strom auch während des Schweißvorgangs regeln können. Modernste IGBT-Technologie ermöglicht Höchstleistung beim WIG- und E-Hand-Schweißen sowie beim Plasmaschneiden.
Artikelnummer |
1001 |
| Marke | STAHLWERK |
Technische Daten
| Ausgangsstrom WIG / MMA | 10-200 A |
| Ausgangsstrom CUT | 20-50 A |
| Schutzart | IP21S |
| Isolationsklasse | F |
| Netzspannung | 230 V AC (+-15%) / 1 ~ (einphasig) |
| Netzfrequenz | 50/60 Hz |
| Maximaler Netzstrom (I1max) (WIG / MMA / CUT) |
31,3 A / 32,0 A / 34,4 A |
| Größter effektiver Netzstrom (I1eff) (WIG / MMA / CUT) |
16,5 A / 14,3 A / 15,2 A |
| Gewicht | 13 kg |

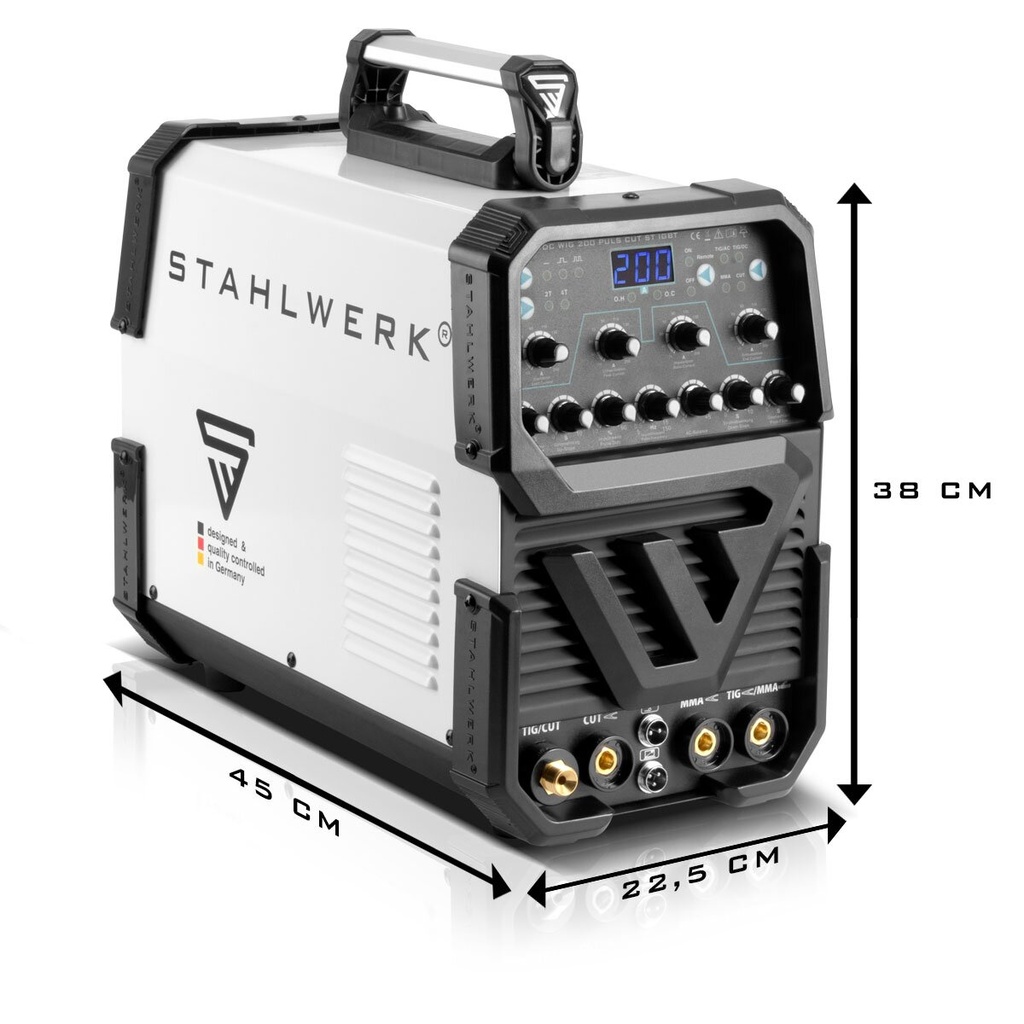

| Maße L x B x H (mm) | 455 x 220 x 370 |

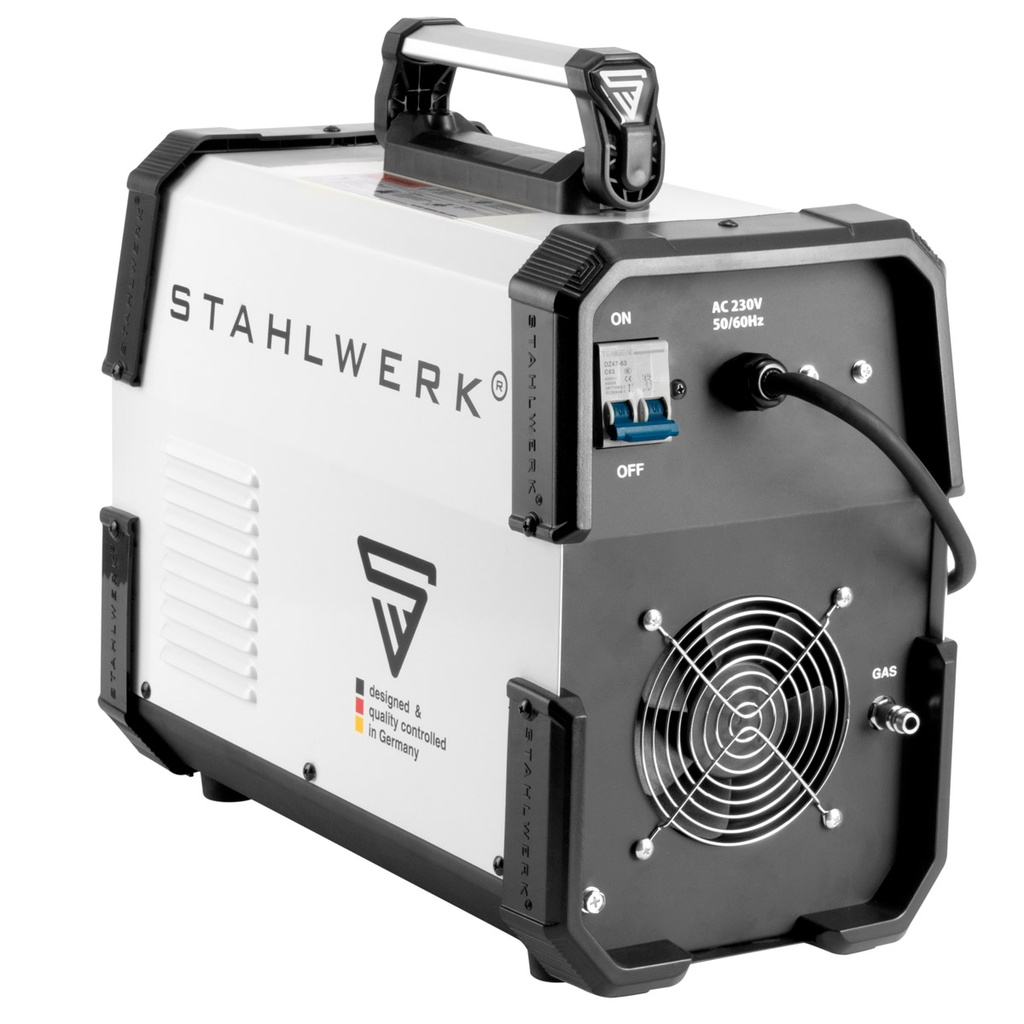

| Netzanschluss | SchuKo-Bauart CEE 7/7 |
| Luftdruck Plasmaschneider | 3,5 - 4 Bar |
| Luftdurchfluss Plasmaschneider | min. 100 L/Min |
| Normen | IEC 60974-1; EN 60974-10 (Class A) |
| WEEE-Reg.-Nr. DE | 85577200 |

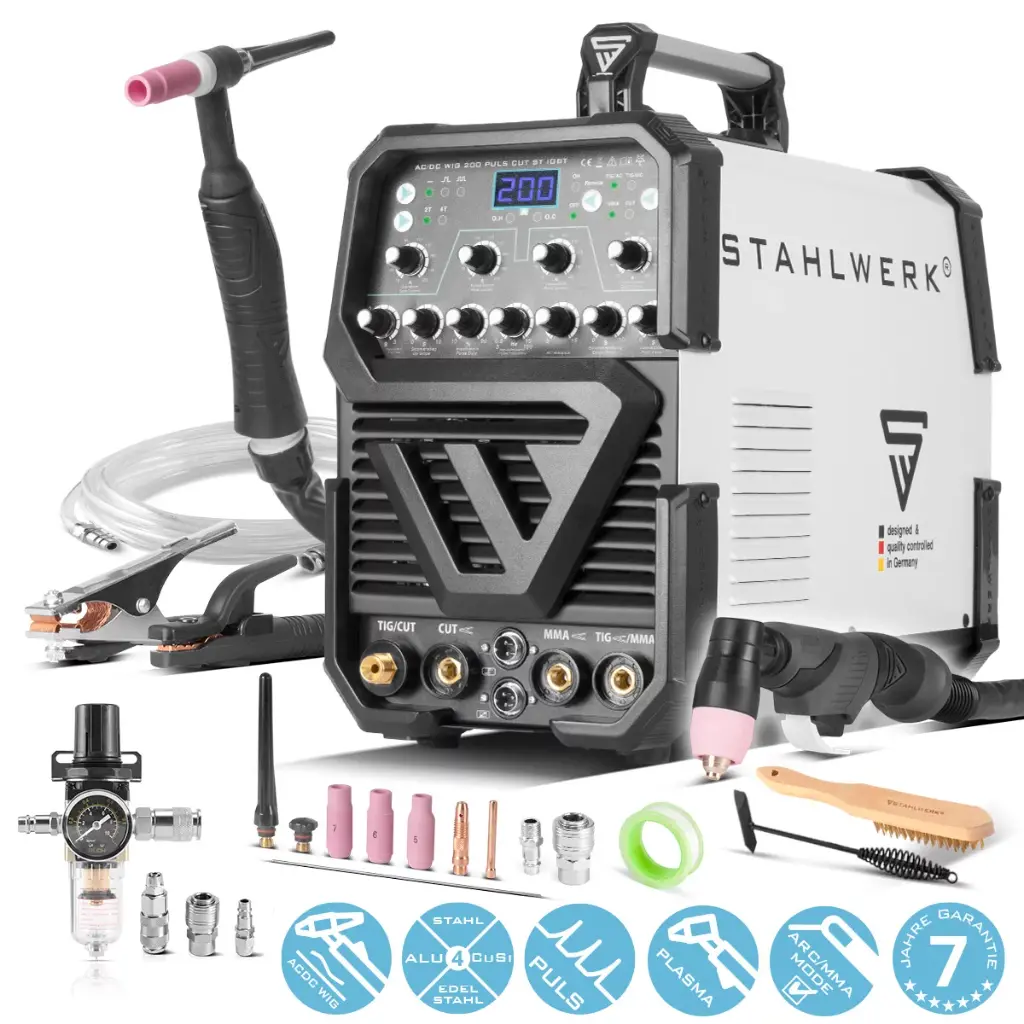

Lieferumfang
- 1 x STAHLWERK AC/DC WIG 200 Puls mit Plasma ST
- 1 x Profi WIG-Schweißbrenner WP-26FR / Schlauchpaket 3 Meter* mit flexiblem Brennerkopf und Knickschutz am Gasanschluss
- 1 x WIG TIG Zubehör-Set 8-teilig: 3 x Gasdüsen Größen 5, 6, 7
- 1 x Spannhülse Größe 1,6
- 1 x Spannhülsengehäuse Größe 1,6
- 2 x Brennerkappe - kurz und lang
- 1 x universelle Wolframelektrode
- 1 x Profi Plasmaschlauchpaket AG-60/SG-55 3 Meter
- 1 x Plasma-Zubehör-Set 3-teilig
- 1 x Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
- 1 x Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider
- 1 x Massekabel 3 Meter
- 1 x Elektrodenhalter 3 Meter
- 1 x Drahtbürste
- 1 x Gasverbindungsschlauch mit Schnellkupplung 5 Meter
- 1 x Schutzhülle
- 1 x Teflonband
Features und Vorteile
- AC/DC WIG Schweißen - Wechselstrom (AC) und Gleichstrom (DC). Schweißen von nahezu allen Metallen, wie Stahl, Edelstahl, Aluminium, Kupfer uvm.
- 3 in 1 Kombigerät - WIG & MMA schweißen ist bis 200 A möglich, Plasmaschneiden bis 50 A.
- Plasma / CUT - Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird. So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
- Schnittstärke - Trennschnitte sind materialabhängig bis zu 12 mm möglich. Baustahl ST37 bis 12 mm, V2A oder V4A bis 8 mm, Aluminium bis 5 mm.

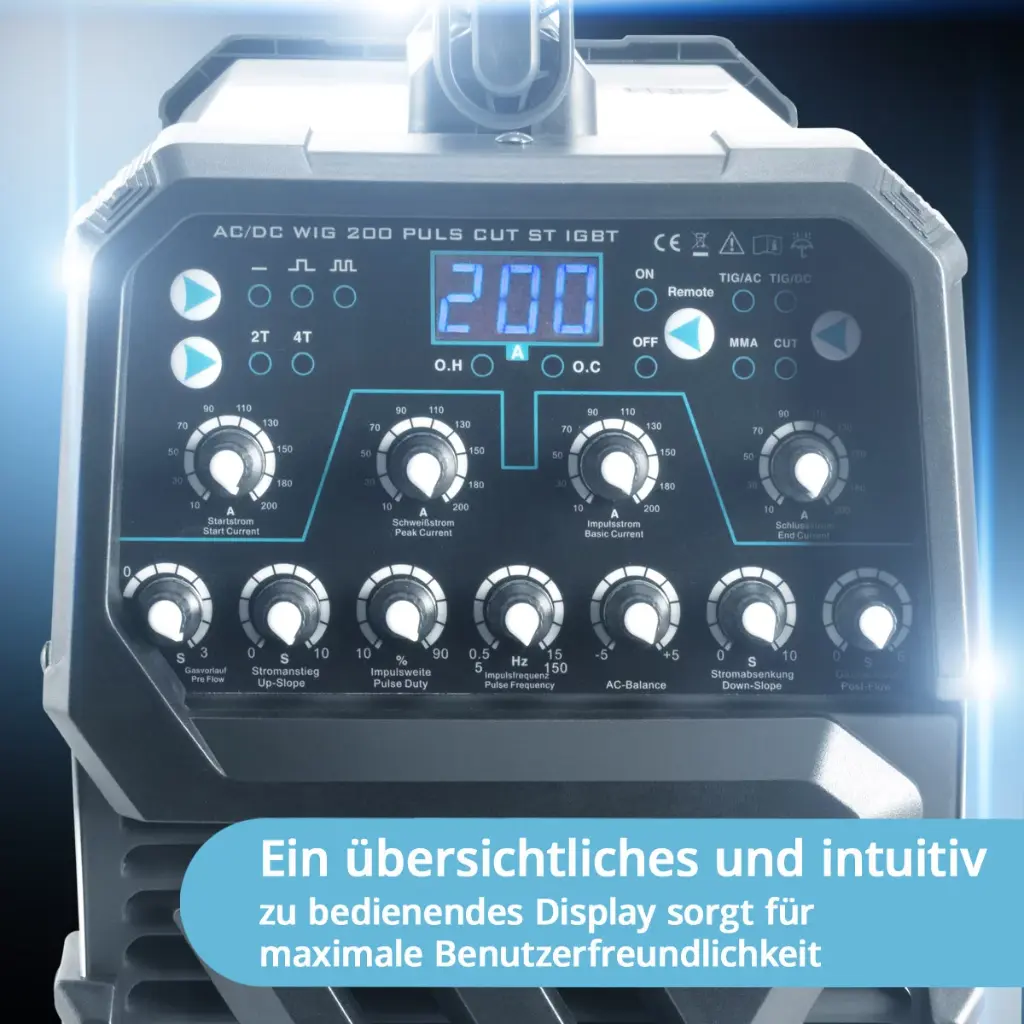

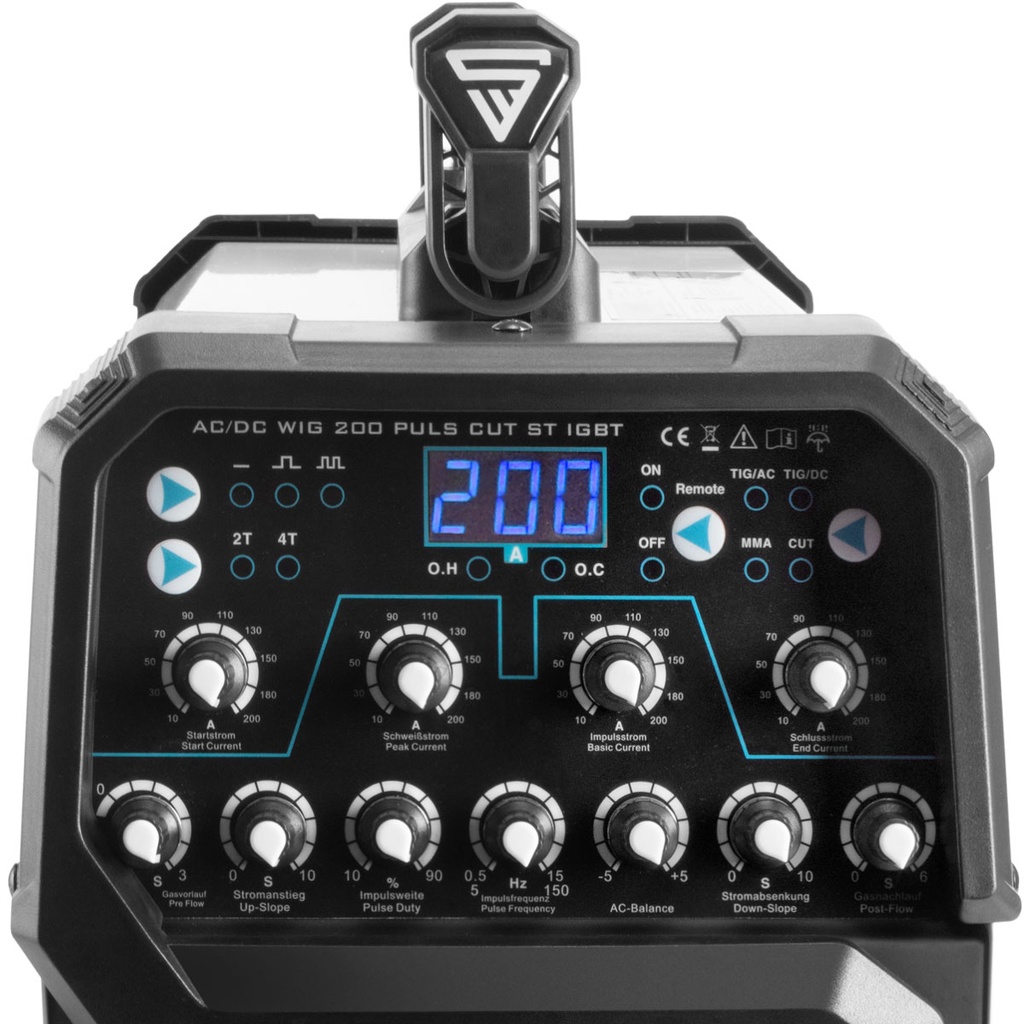

- Umfangreiche Pulsfunktion - WIG PULS - verhindert das Durchbrennen von Materialien und mindert Verformung durch Hitze, besonders geeignet zum Schweißen dünner Platten, deren Werkstoff nur wenig erhitzt werden darf. Einstellbare Parameter sind: Impulsstrom, Impulsweite, Impulsfrequenz, Long- und Shortpuls.
- IGBT Technologie - Neuste und modernste Transistoren Technologie ermöglicht Hochleistung beim Schweißen! Kein Trafo, kein MOSFET, modernste IGBT!
- Leichte & Kompakte Bauweise - nur 13 kg Gewicht und Maße von 455 x 220 x 370 mm. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
- HF Zündung - ermöglicht eine berührungslose Zündung und sorgt für ein wesentlich besseres Schweißergebnis. Kein LIFT ARC, keine Streichzündung!
- Höchste Effizienz & Leistung - Einphasenwechselstrom (230 V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 200 Ampere.
- Smartkühlung & Überhitzungsschutz - Modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.
Device features & advantages
- 2T/4T (WIG) bestimmt die Betriebsartsteuerung und bietet eine erweiterte Steuerung & über den Stromfluss. Im 2T-Modus bleibt die Hochfrequenz (HF)-Zündung aktiv, bis die Brennertaste losgelassen wird. Im 4T-Modus wird der Lichtbogen nach einmaligem Drücken und Loslassen der Taste gezündet. Nach erneutem Drücken und Loslassen der Taste wird die Zündung beendet. Einige Funktionen, wie die Stromreduzierung, sind nur im 4T-Modus möglich.
- Steigerung/Verringerung des Stroms - verhindert die Bildung von Einzugsstellen (Endkrater) am Ende der Schweißung.
- Kontaktzündung (CUT) - Hochfrequenz (HF)-Kontaktzündung für erstklassiges Zündverhalten. Ein Durchgang durch das Werkstück ist ausreichend.
- Schneidstrom (CUT) - Stufenlos einstellbar von 15 bis 50 A.
- Luftnachführung (CUT) - Nach Beendigung des Schneidprozesses strömt automatisch Luft nach, um den Brenner zu kühlen und den Verschleiß von Düse und Elektrode zu reduzieren.
